Blender5.0: Geometry nodes. UV Control

UV로 Instance 들을 Control 합니다.

---

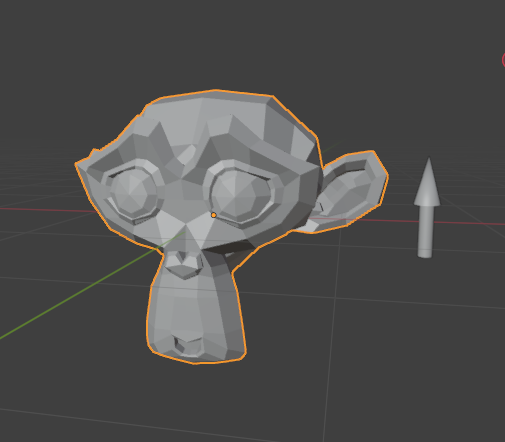

Geometry Nodes 를 수잔 메쉬에 적용합니다.

​

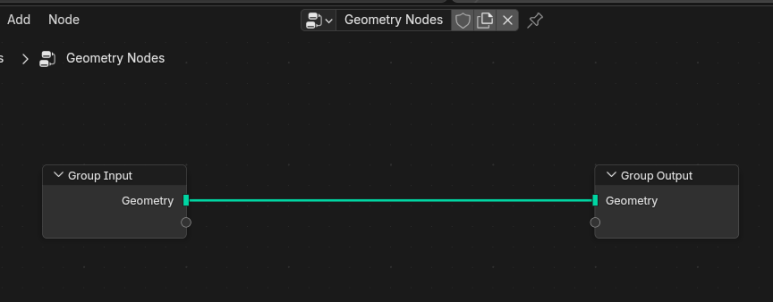

Group Input과 Output 이 보입니다.

​

그리고 화살표 모양의 메쉬도 준비합니다. ( 화살표 메쉬 이름은 Cone )

​

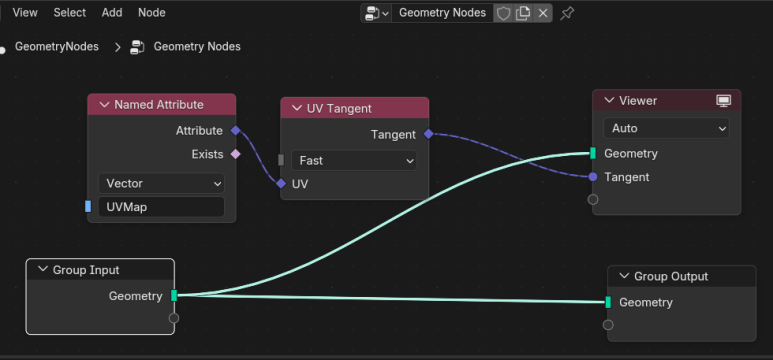

그리고 Named Attribute 노드와 UV Tangent 노드 그리고 Viewer노드를 준비합니다.

​

아래 그림과 같이 연결합니다.

​

Viewer를 선택하면, 수잔은 아래와 같이 보여집니다.

​

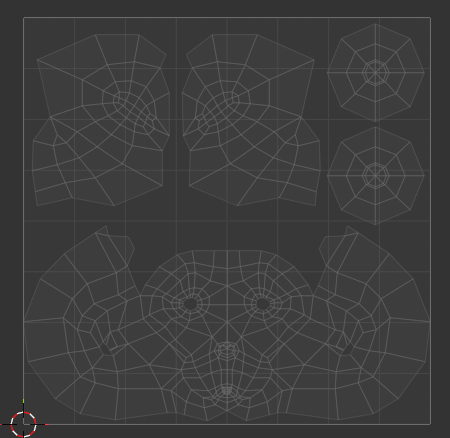

UV Editor 에서 UV를 확인합니다.



​

다음은 Object Info 노드를 생성하고, 화살표 Cone을 부릅니다.

​

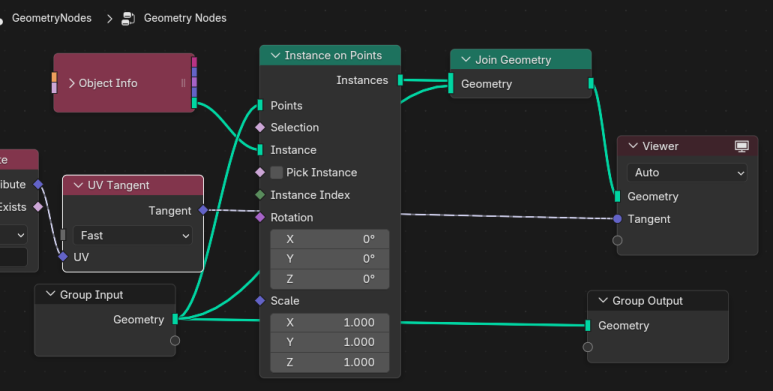

그리고 Object Info 에서 Geometry 로 out 하고, Instance on Points 를 생성하고, Instance로 연결하고, 수잔의 Points 에 연결시키고, 수잔과 Instance on Points를 Join Geometry 로 둘 다 연결합니다.

​

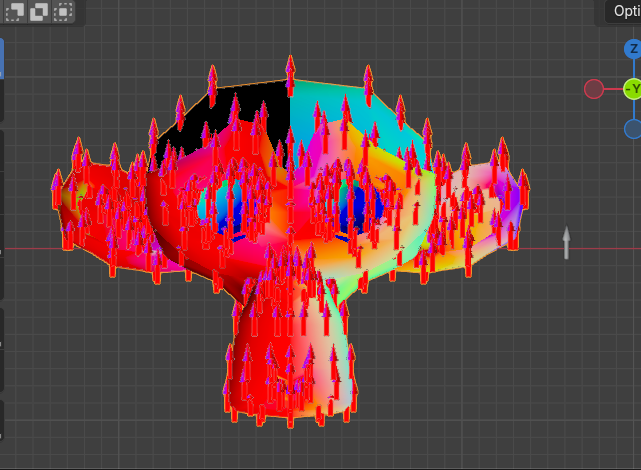

Viewer로 보면, 화살표가 수잔을 덮어 있습니다. 그래서, 화살을 Edit mode에서 Scale을 줄이면,

​

수잔에 보이고 그 표면에 화살표들이 배치된 모습이 보입니다.

​

그리고, Align Rotation to Vector 노드를 생성하고, 여기의 Vector에 UV Tangent 노드의 Tangent의 출력과 연결합니다. 그리고, 이 노드의 Rotation 의 출력을 Instance on Points 의 Rotation 에 연결합니다.



​

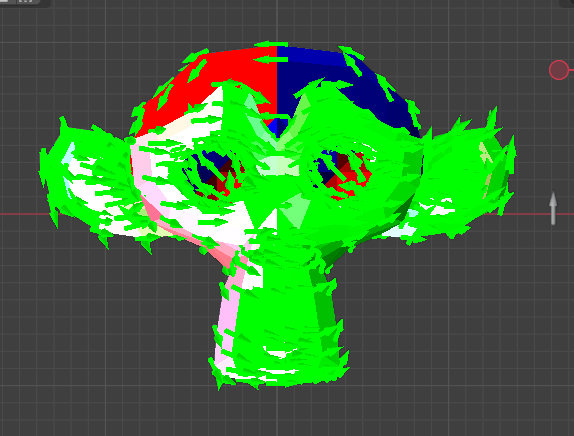

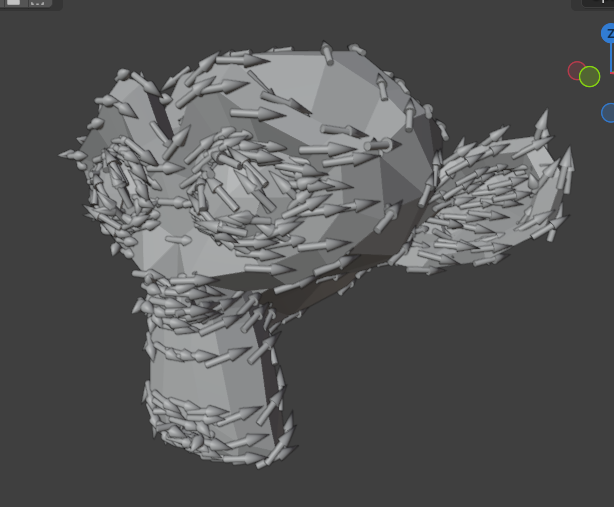

그러면 UV의 영향을 받아서 화살표가 회전해져 있습니다.

​

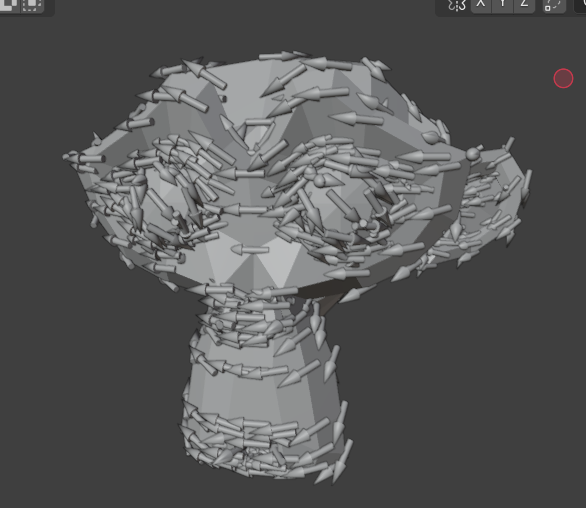

Viewer를 끄고 보면, 아래와 같이 보입니다.

​

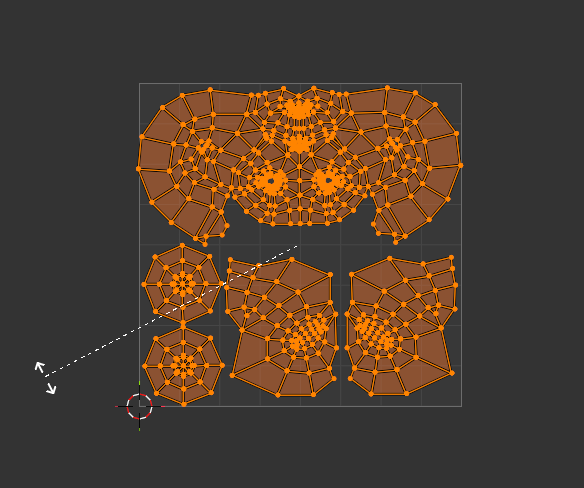

UV를 회전해 보면,

​

화살표가 회전합니다.

​

UV를 회전하면, 화살표가 아래 그림과 같이 회전합니다.

그리고 아일랜드 Island UV를 회전하면 그 부분에 해당하는 face 부분의 화살표들만 회전 합니다.

---

​

여기까지 Blender 5 Geometry Nodes 에 대해

알아봤습니다.

감사합니다. 편안한 하루 되세용.^^
