Blender5.0: UV Toolkit [3] Unwrap

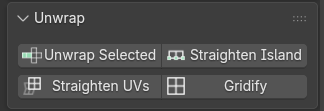

UV Toolkit의 Unwrap 카테고리 메뉴, 4개 입니다.

'Unwrap Selected' 는 선택한 Area에만 Unwrap을 실행합니다.

아래와 같은 메쉬에, UV는 적용된 상태입니다.

​

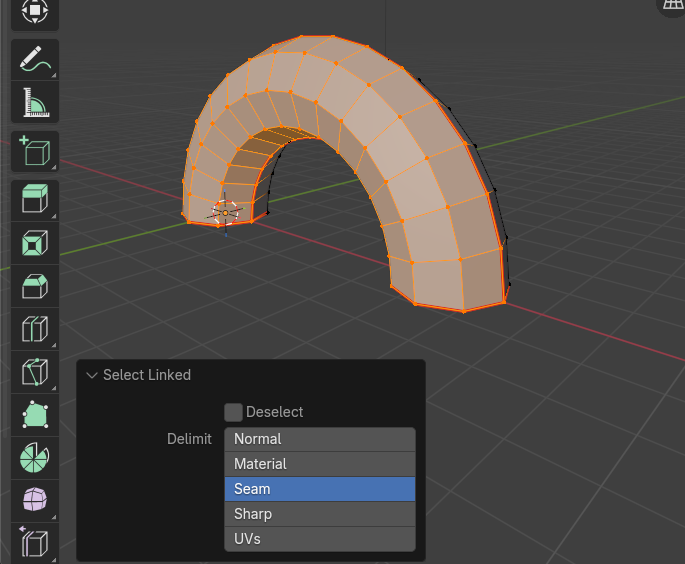

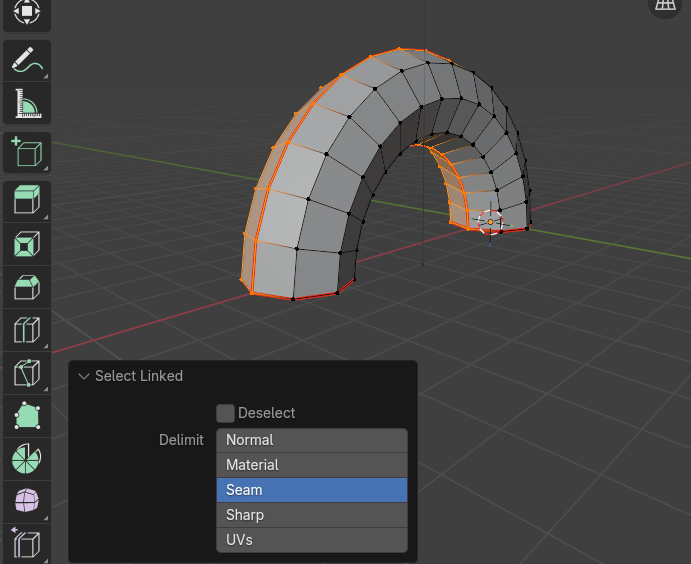

L키를 이용 (Select Link) 옵션 Seam을 이용하여 UV로 나눠진 영역이 일부를 선택했습니다.

​

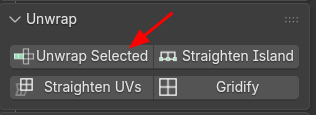

선택한 후, Unwrap Selected 를 실행하면,

선택한 영역이 Unwrap이 적용되어, UV 에디터 창에 나타납니다.

​

Straighten Island 는,

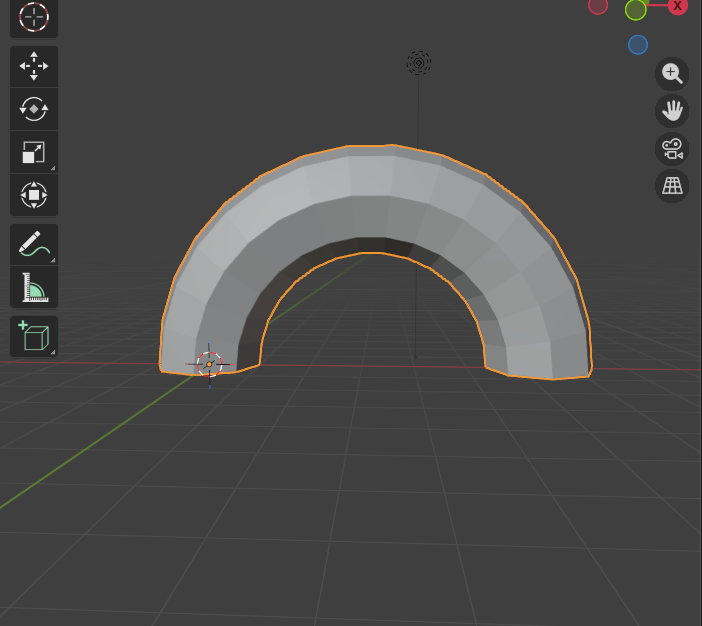

메쉬가 잘보이는 각도로 해서 Project from View 을 적용해 봅니다. View상에 보이는 대로 Project 쏘듯이 UV를 떠 냅니다.



​

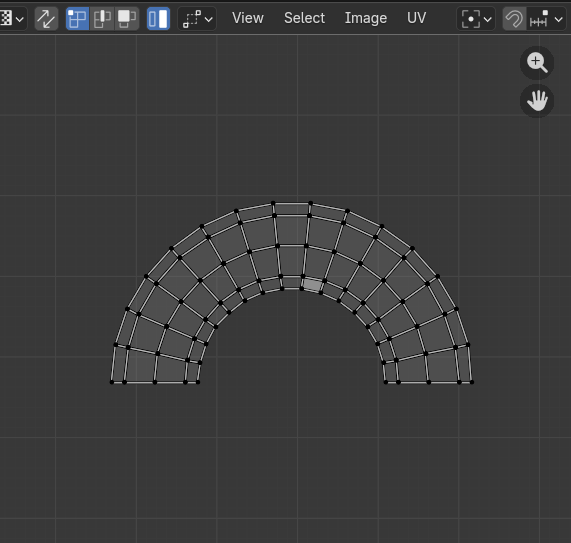

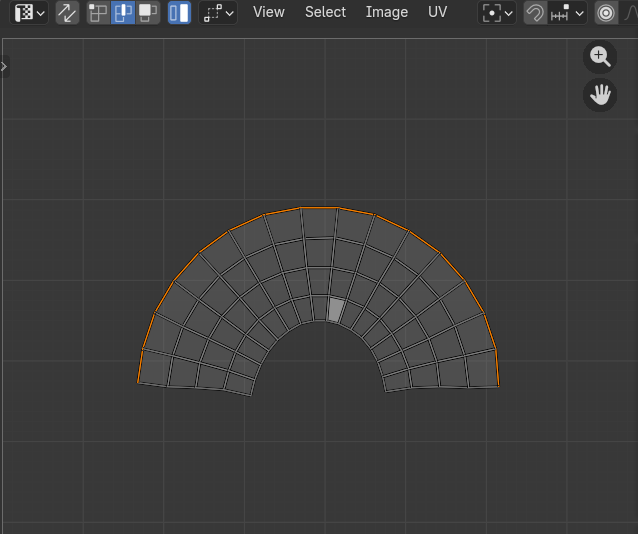

UV 에디터 창에 UV가 나타납니다.

​

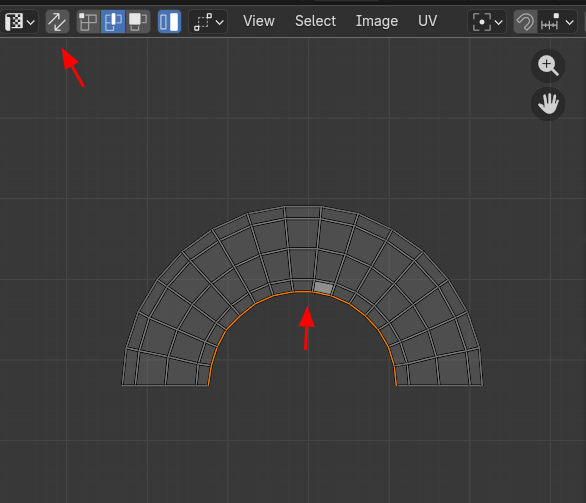

Straighten Island 는 UV Sync가 작동하면 실행이 안됩니다. 비활성화 시키고,

그리고 아래 부분의 엣지를 선택하고,

​

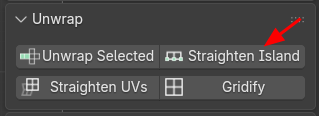

Straighten Island를 실행하면,

​

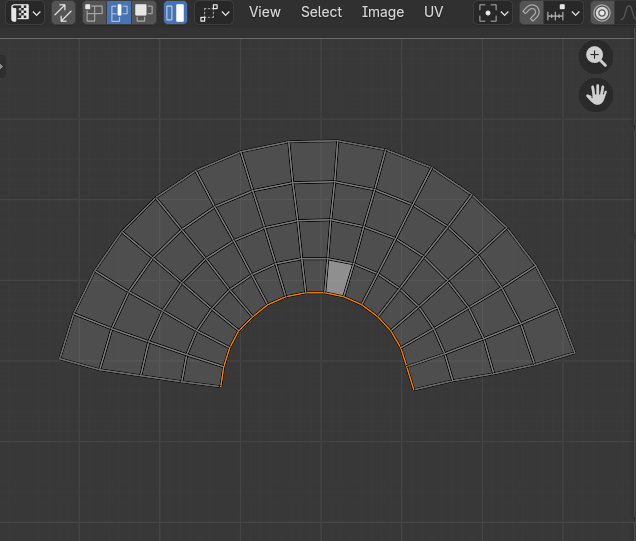

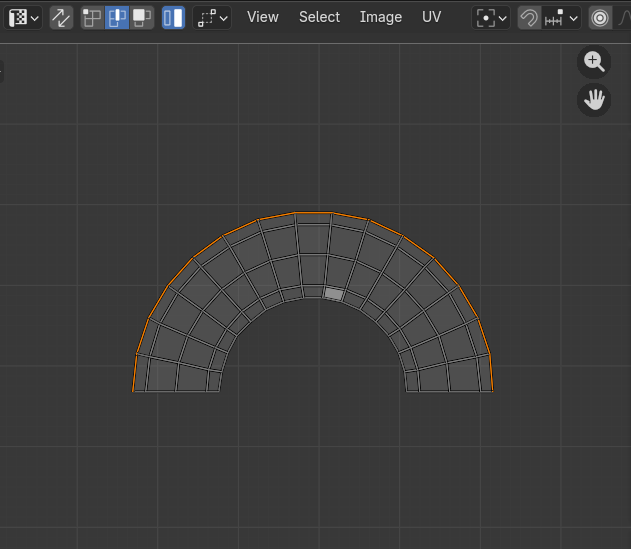

선택한 엣지를 기준으로 UV가 재설정됩니다.

​

엣지를 상단부분을 선택하면,

​

아래쪽으로 UV를 재설정합니다.



​

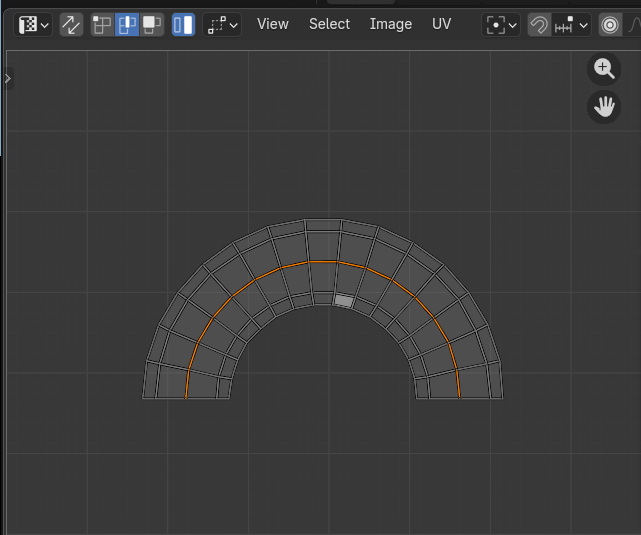

만약, 중앙의 엣지를 선택하고 Straighten Island 를 실행하면,

​

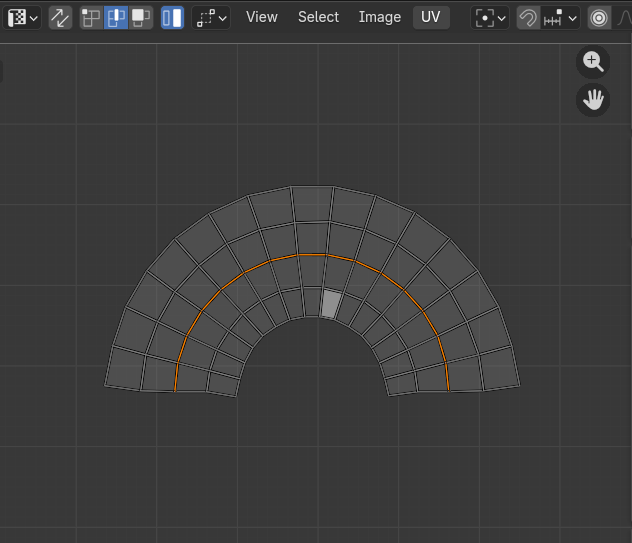

선택된 엣지를 기준으로 상하의 UV가 재설정 됩니다.

​

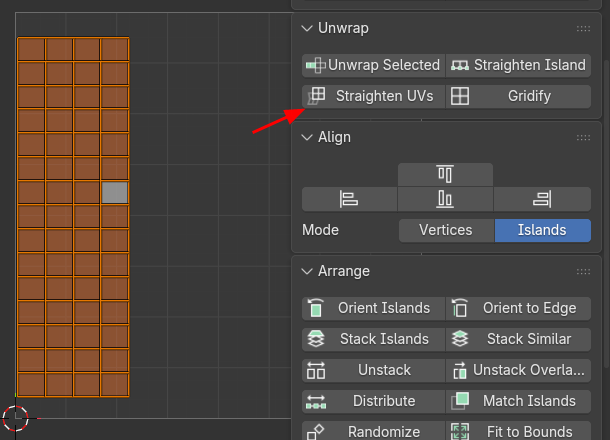

Straighten UVs는, 선택된 UV 영역을 직선화 시킵니다.

​

굽어져 있는 UV가 직사각형으로 재설정됩니다.

​

Gridify는 좀더 그리드화 시킵니다. 좀더 정 사각형에 가깝게, 그리고 그리드에 맞춰집니다.

---

여기까지 UV Toolkit 의 Unwrap에 대해 알아봤습니다.

감사합니다. 편안한 하루 되세용.^^

​
