Blender: Curve Control 3 [1]

Blender의 Geometry Nodes 에서 Curve 속성을 콘트롤 하는 방법입니다.

Add, Mesh Circle을 하고, Vertices 를 8로 Radius를 1m로 합니다.



Geometry Nodes 를 생성하고, 항상 만들던, Mesh to Curve노드와 Set Spline Type노드를 생성합니다.

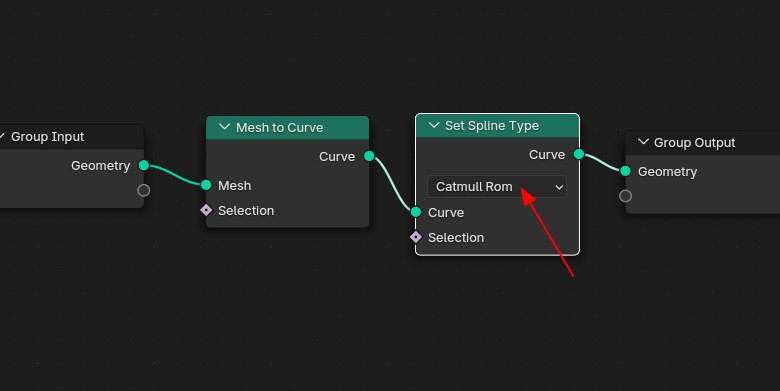

Set Spline Type에 type을 Catmull Rom 방식으로 선택합니다.

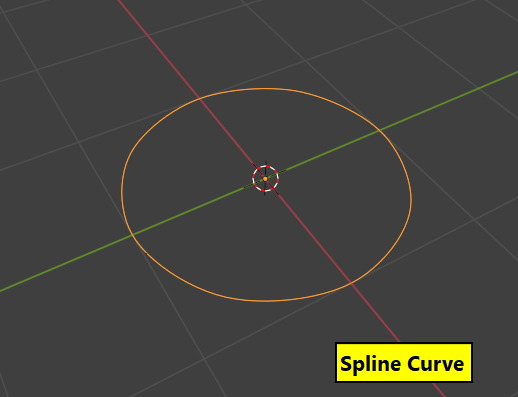

그러면, Spline Curve, 부드러운 상태가 됩니다.

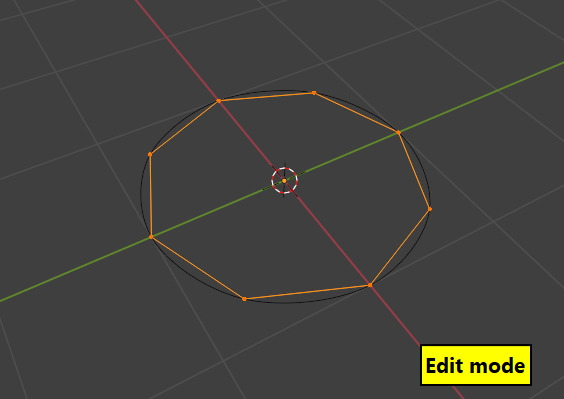

Edit mode에서 보면, Mesh Circle이 가지고 있던 Vertex 8 상태입니다. Spline Point 8 상태의

Cutmull Rom 방식이 위의 부드러운 곡선 상태입니다.

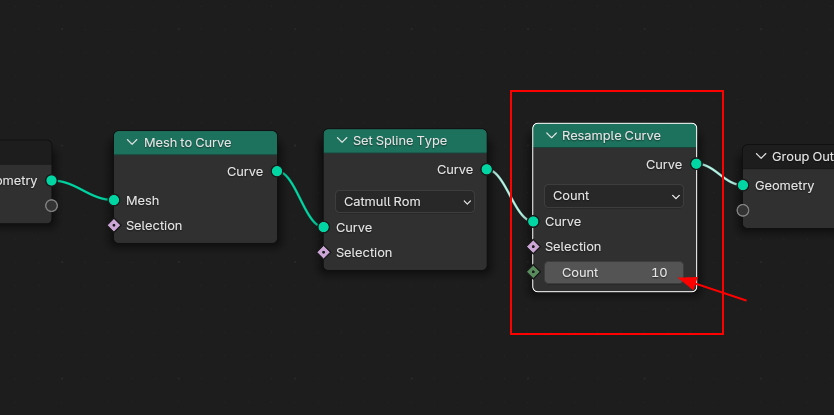

이 Spline Curve 에서 Resample Curve 노드에서 Count 를 높여 봅니다.

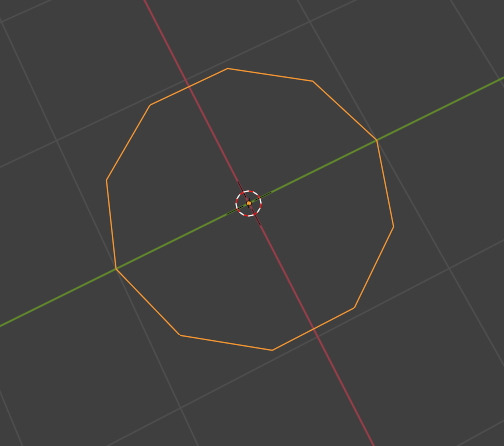

그러면 Vertex 가 10개의 Spline 으로 재구성 됩니다.

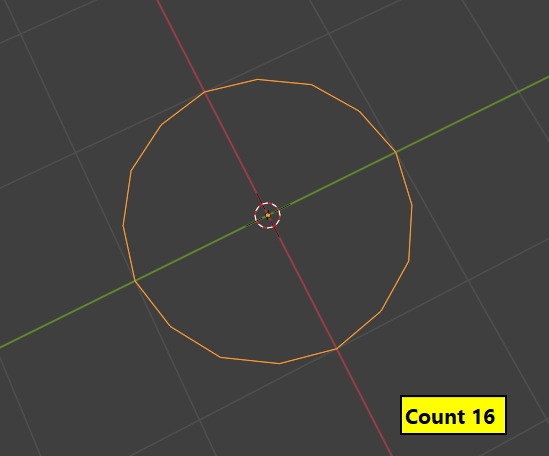

Count 16 으로 하면 16개로 재구성됩니다.

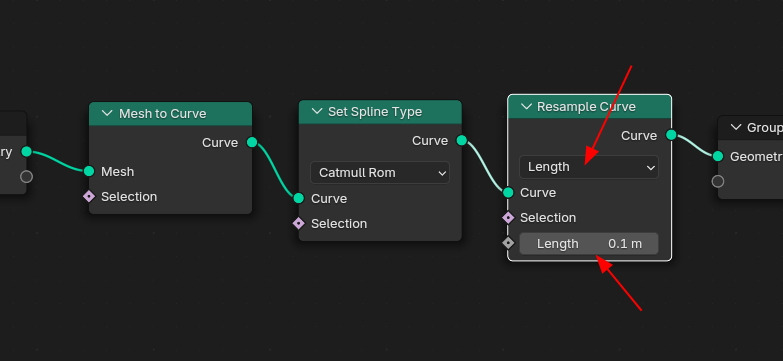

Resample Curve노드 의 Type을 Length 를 선택하면, 값 입력이 Length 로 변경이 됩니다.

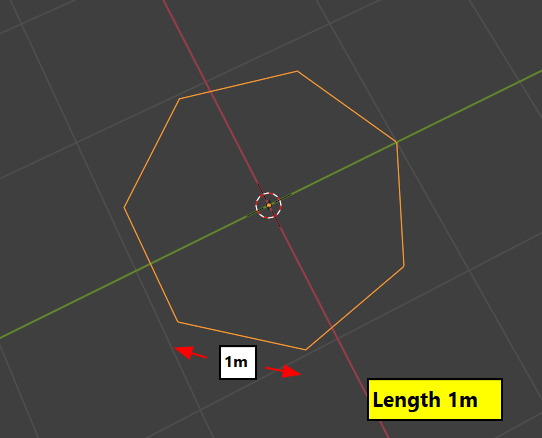

Length 의 값을 입력하면, (예,1m) 면 1m 길이의 변으로 재구성됩니다.

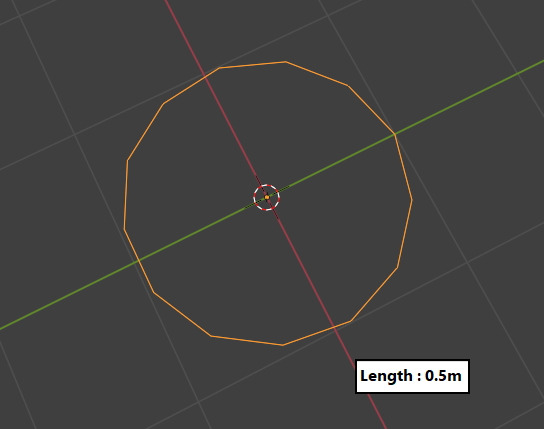

Length 0.5m로 하면, 0.5m의 변길이로 재구성됩니다.



Resample Curve 의 결과를 Instance on Points노드를 이용해서 Curve 의 vertex의 위치에 Cube가 Instance로 배치합니다. (Cube크기는 0.2m)

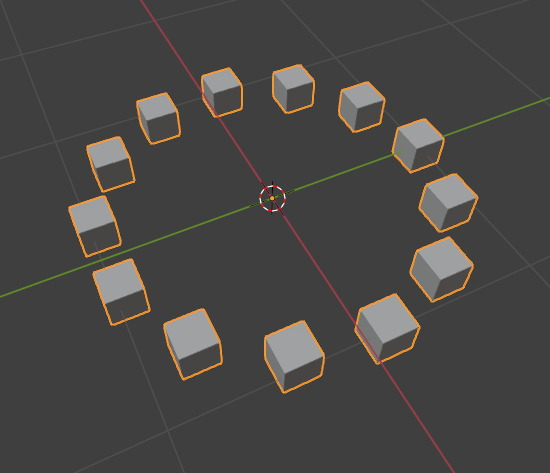

이렇게 Length 0.5m간격으로 Cube 가 Instance 배치됩니다.

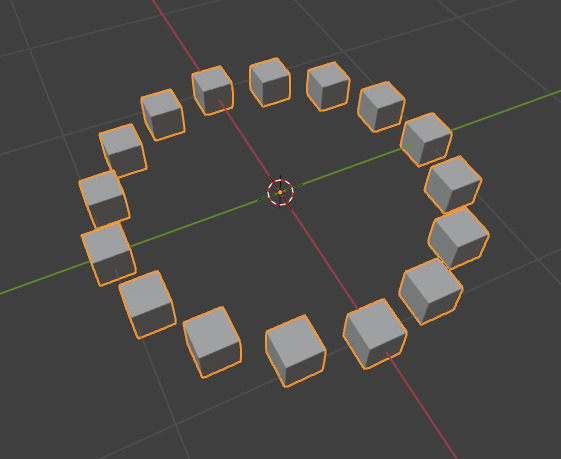

Resample Curve의 타입을 Count로 변경하고, Count 값을 16으로 입력하면,



16개의 Cube가 Instance 배치가 됩니다. Count로 하면 갯수를 중심으로 조절할 수 있겠습니다.
