Blender: Curve to Mesh, UV [2]

UV Unwrap을 사용했지만, UV가 착! 맞는 스타일이 아니었습니다. 그래서,

Profile로 사용했던 Curve Circle의 Index를 이용해서(Circle의 Index)

그것의 0 지점을 찾아서 표시 해 보겠습니다.

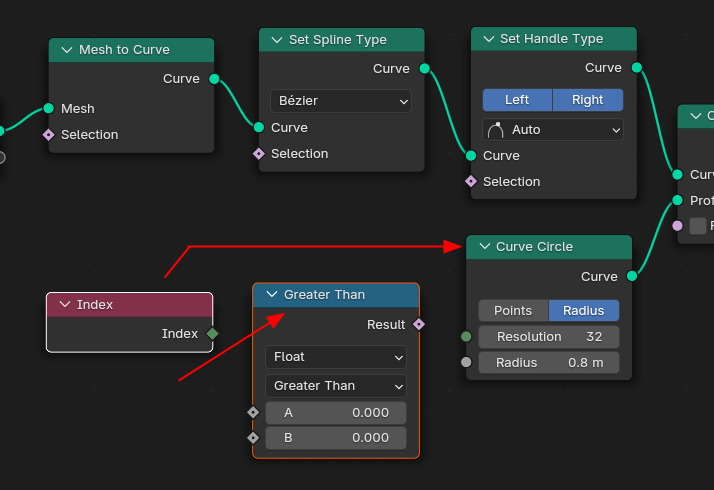

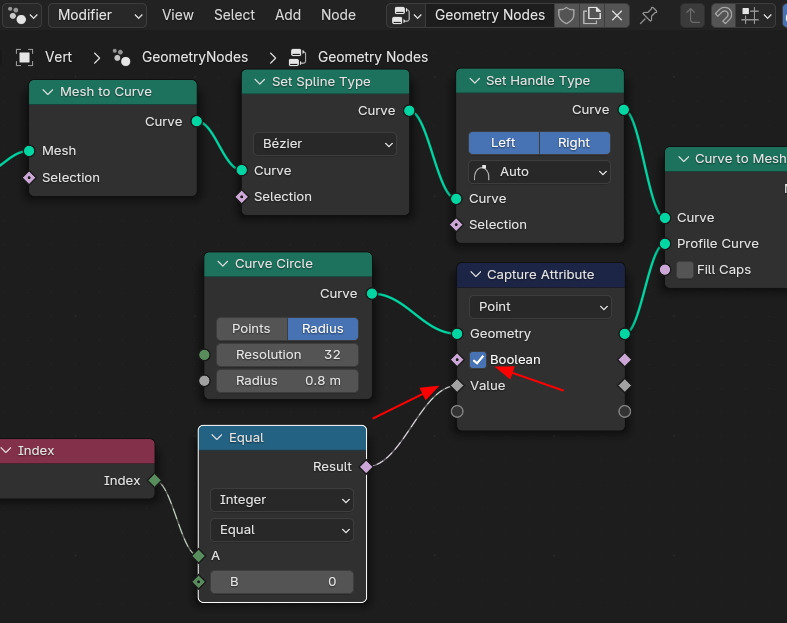

Index노드와 Compare(비교하다)노드를 생성하고,

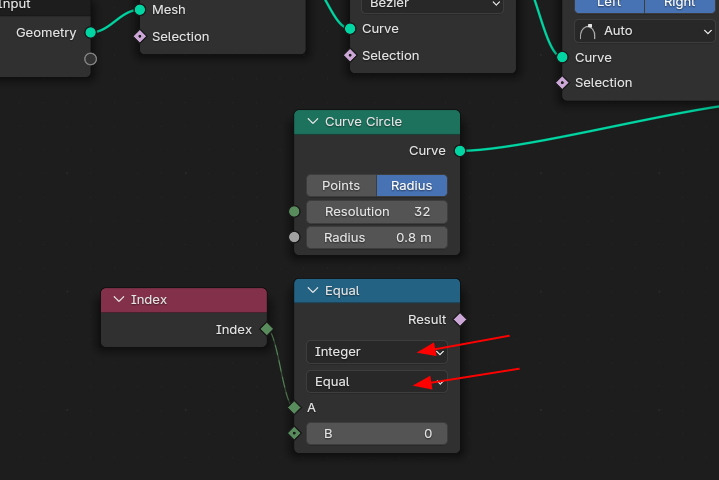

Compare를 Equal로 설정하고, 값 형식은 Integer(정수형)를 선택합니다. Index는 정수 입니다.

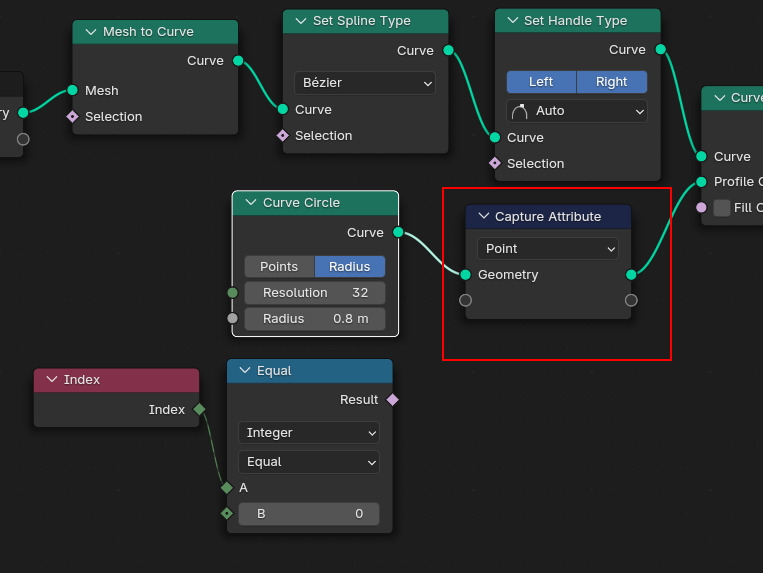

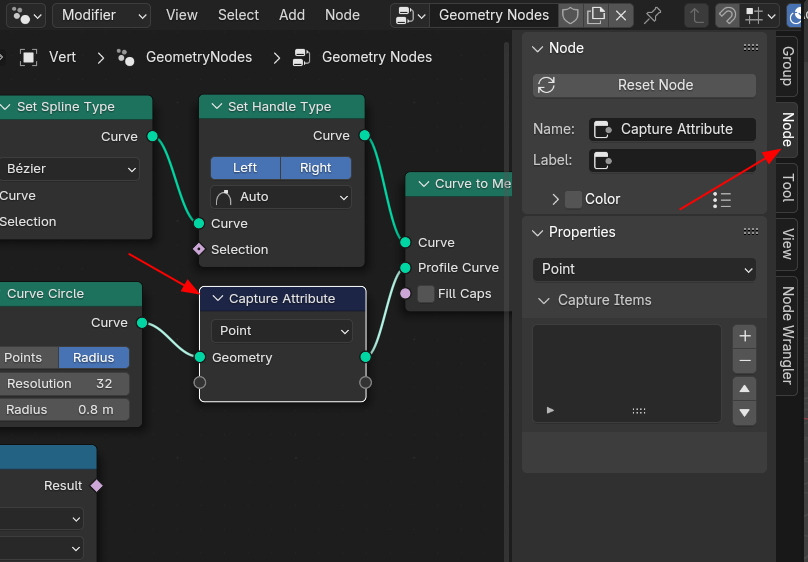

그리고, Curve Circle을 Profile로 가기전에 캡쳐를 합니다. Capture Attribute노드로 캡쳐를 하고,



Capture Attribute 노드를 편집, 소켓을 추가 합니다.

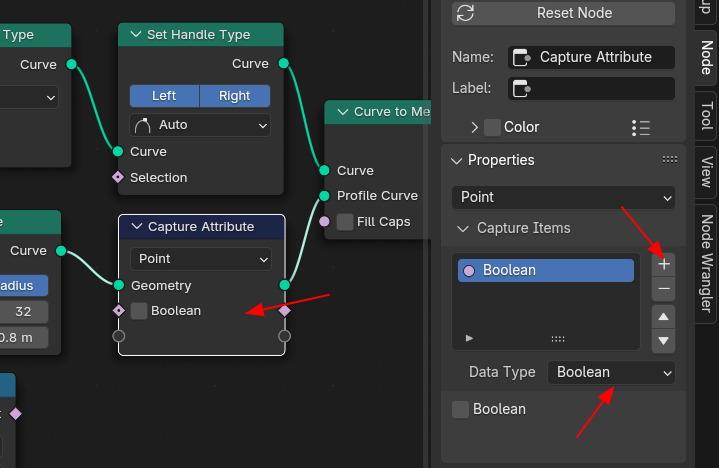

Data Type , Boolean을 추가합니다. (On, Off가능)

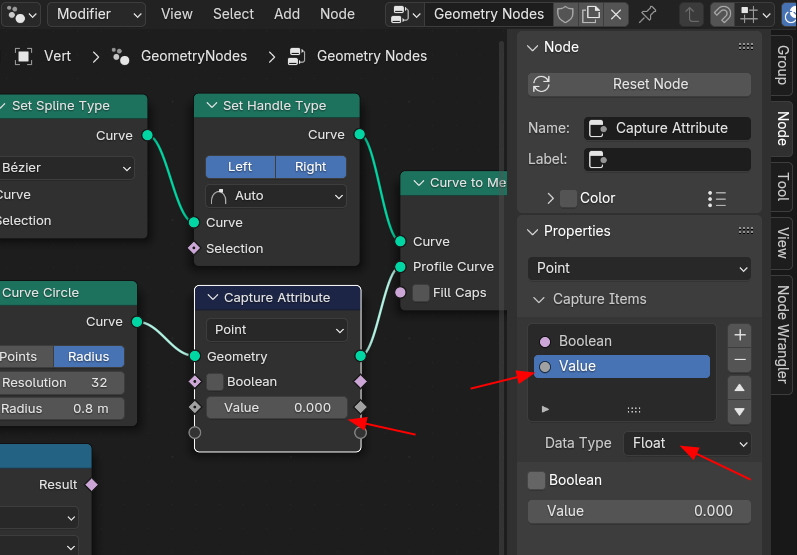

그리고 값을 받을 수 있는 Value를 추가 합니다. Data Type은 Float(실수형) 입니다.



Curve의 Index에서 Equal (B: 0과 같은 값)을 Capture Attribute로 입력됩니다.

Capture Attribut에서 받은 값을 Boolean으로 0을 잡아서,

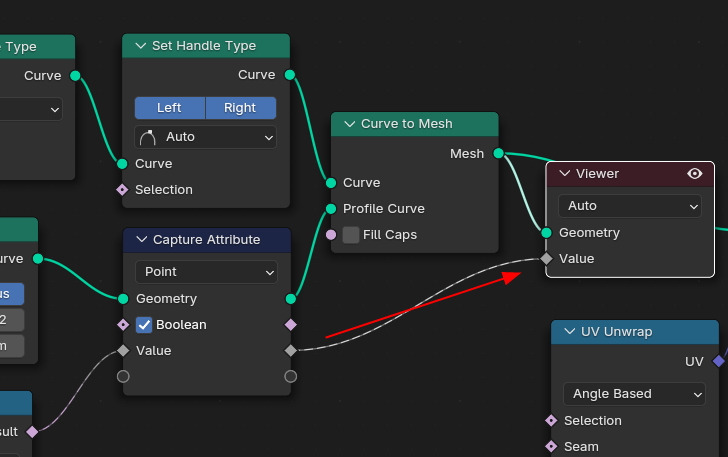

Viewer로 보면, (Viewer에 Value 를 연결합니다.)

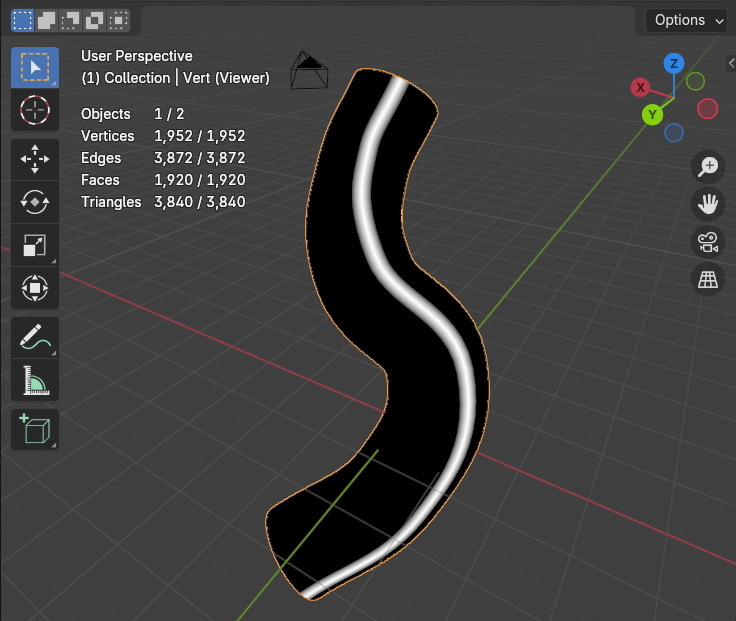

그러면 그림과 같이 표시가 됩니다.

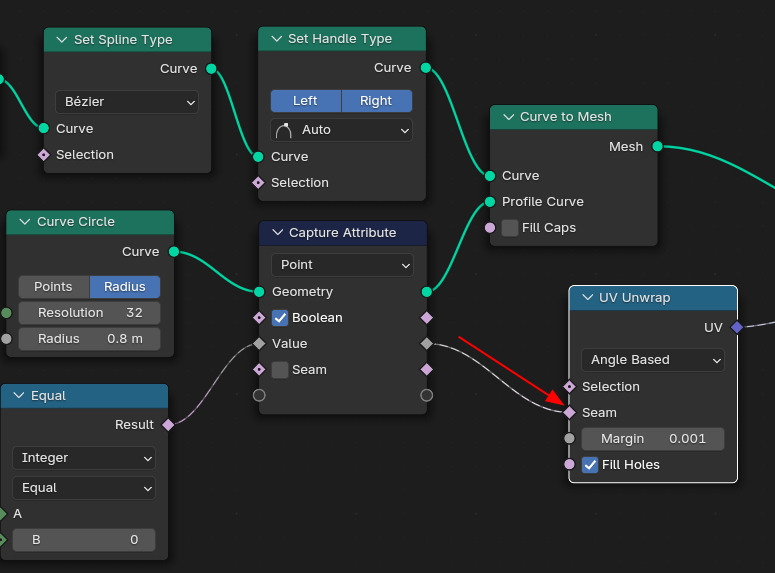

이 값을, 여기를 UV Unwrap의 Seam으로 사용하겠다고 보냅니다.

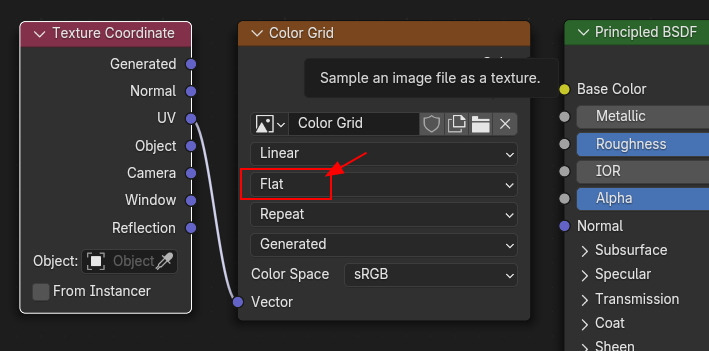

(이때, 이상하게 나오면 Color Grid가 Box상태이므로 Flat으로 변경합니다. )

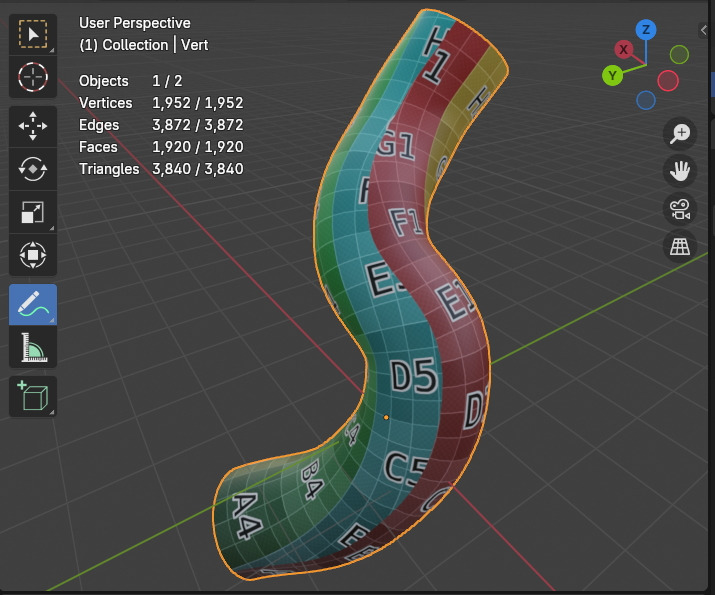

그 결과는 다음과 같습니다.
