Blender5.0: Curve to Tube

Blender 5.0에 새로 추가된 6가지 새로운 모디파이어.

(특징 : Geometry Nodes(지오메트리 노드)를 기반으로 하는 새로운 모디파이어)

​

1. Curve to Tube
2. Instance on Elements
3. Randomize Transforms
4. Scatter on Surface
5. Array
6. Geometry Input

---

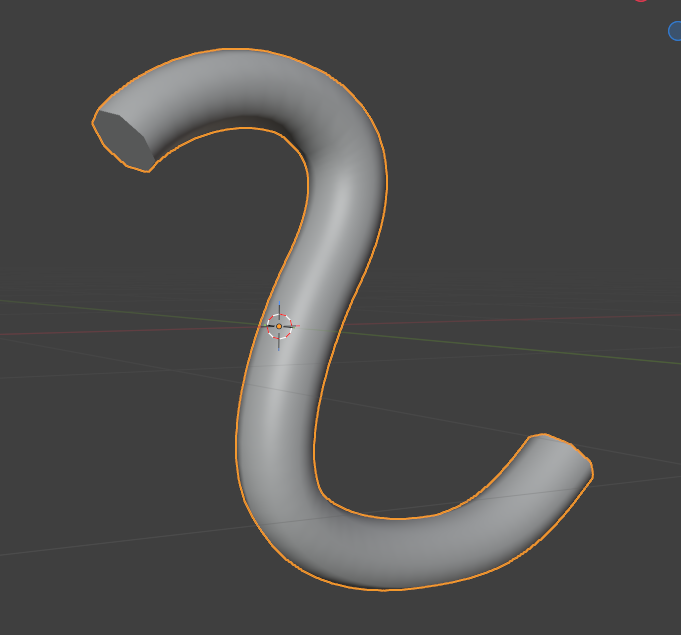

'Curve to Tube' 모디파이어의 주된 역할은, 선택한 곡선 Curve 속성 오브젝트에 메쉬 튜브 Mesh Tube를 생성합니다.

​

* 주요 역할 및 기능

곡선 모양에 맞춰 원통형 또는 맞춤형 Custom 지오메트를 생성하며, 반경, 캡Caps, UV 생성 등을 유연하게 제어합니다.

​

주요 옵션

1. Profile
2. Resample
3. Caps
4. UV Map

---

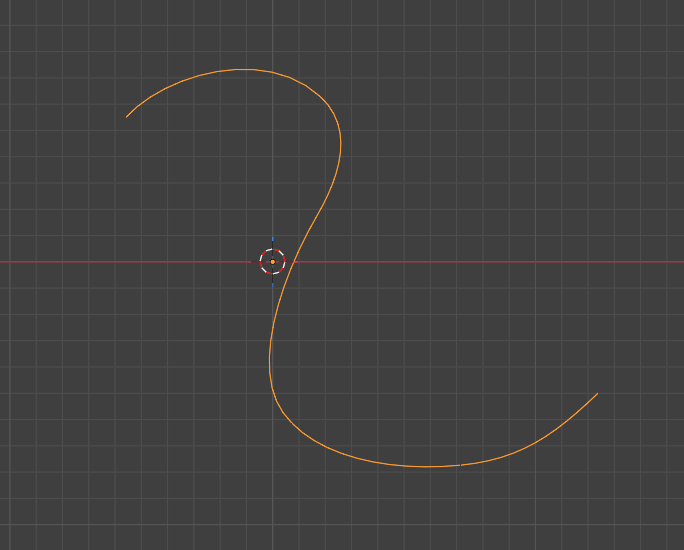

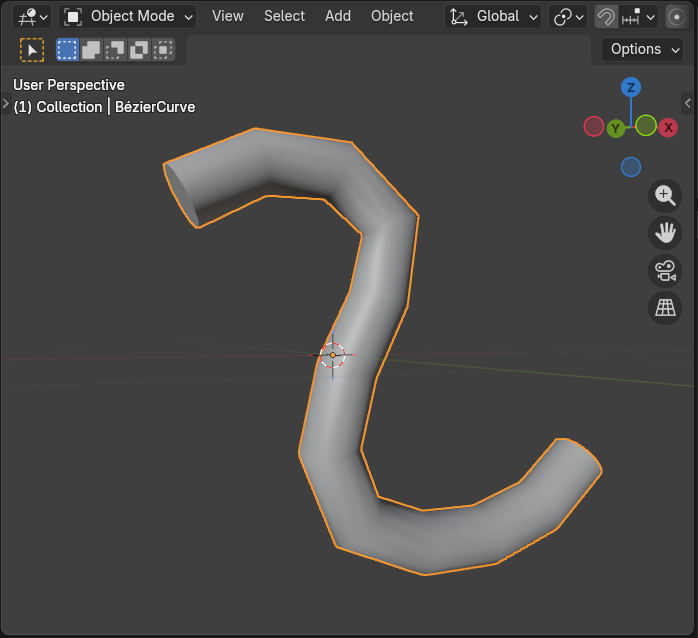

Bezier Curve 오브젝트 입니다. 일반적으로 Properties 에서 Curve의 Shape와 Geometry 에서 Curve 오브젝트를 메쉬 튜브 를 만들수 있습니다.

​

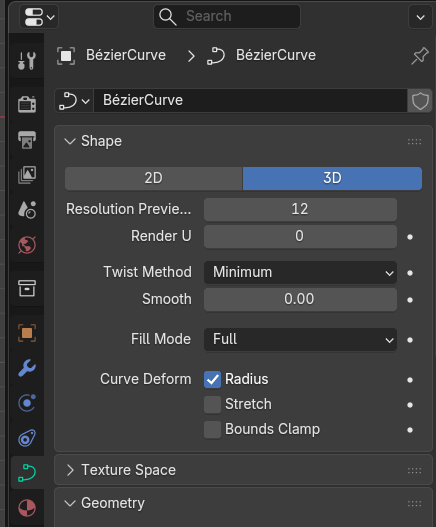

Properties에서 Shap의 Resolution 에서 Curve의 해상도를 조절할수 있고, 아래의 Geometry에서

​

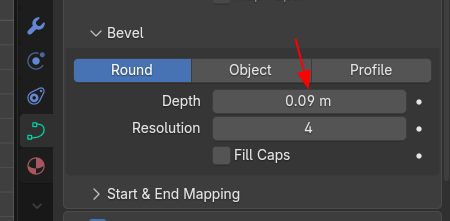

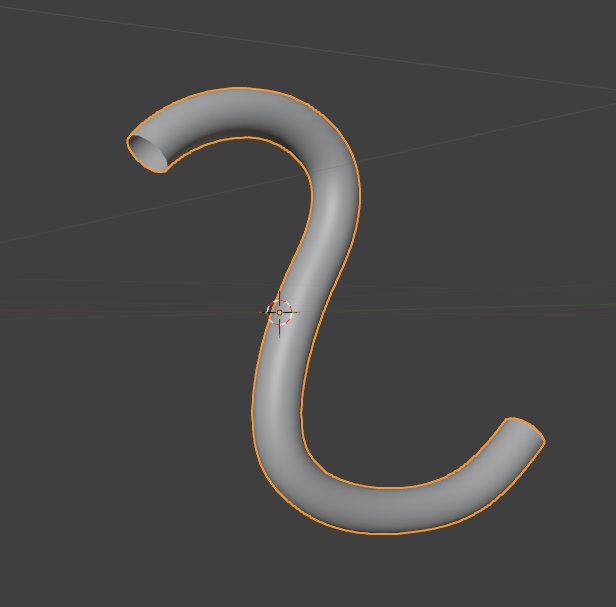

Round / Depth에서 값을 0이상으로 키우게 되면, 튜브가 나오게 됩니다.

​

Round와 Object, Profile등의 옵션으로 메쉬 튜브의 모양을 조절할 수 있습니다.

---

Curve to Tube

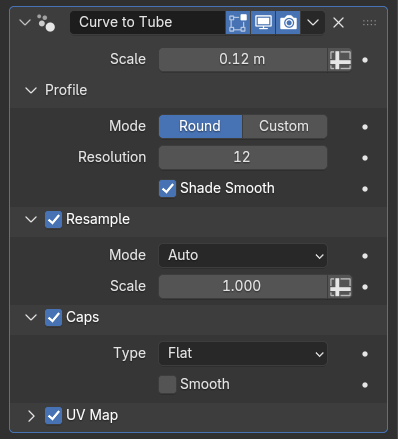

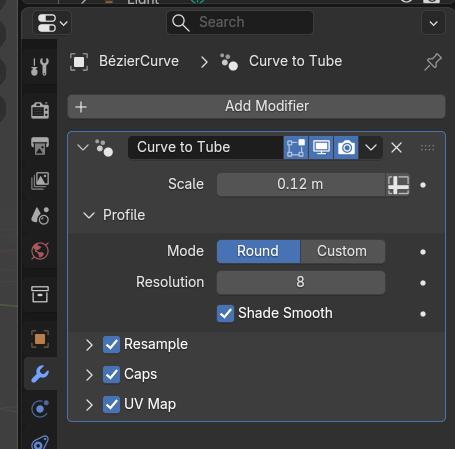

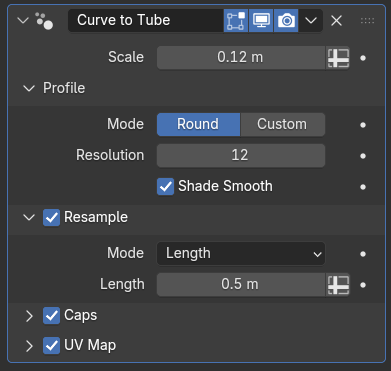

커브에 Curve to Tube를 적용하면 아래와 같은 모디파이어가 보입니다.

​

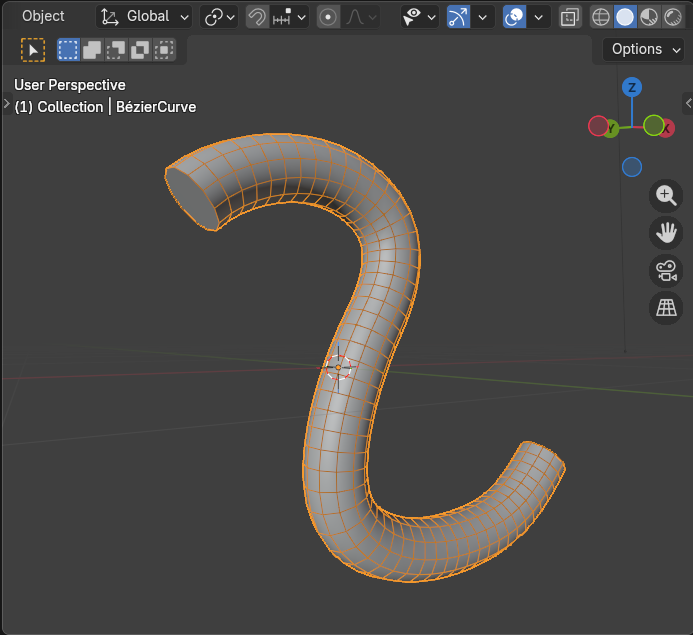

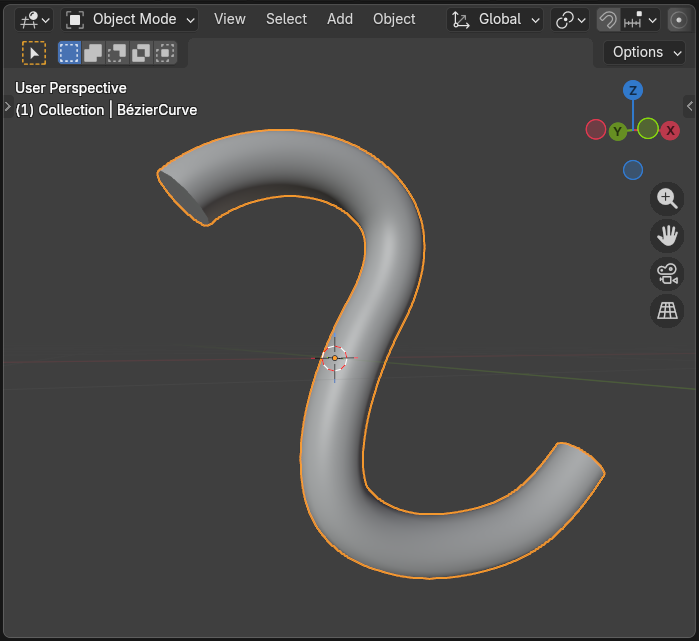

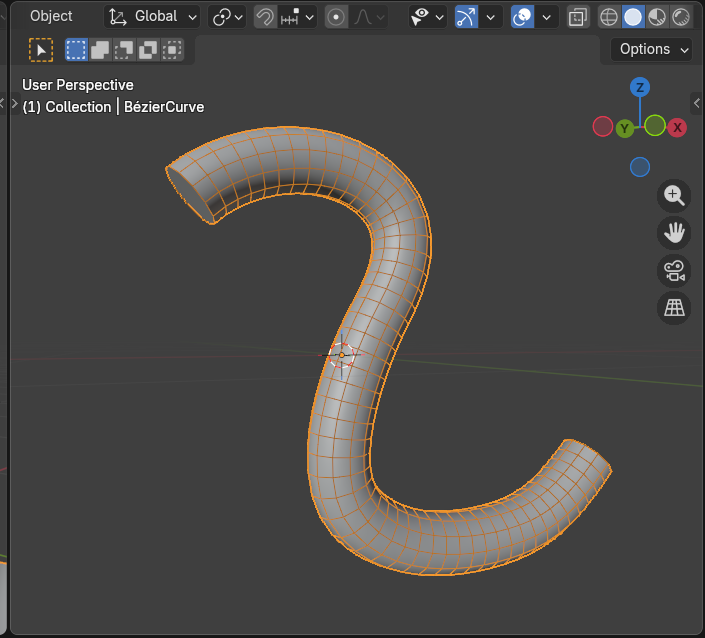

커브에 모디파이어를 적용하면 간단하게 메쉬 튜브가 만들어집니다. 커브의 프로퍼티스에 들어가서 여기저기 돌아다닐 필요가 없습니다.

​

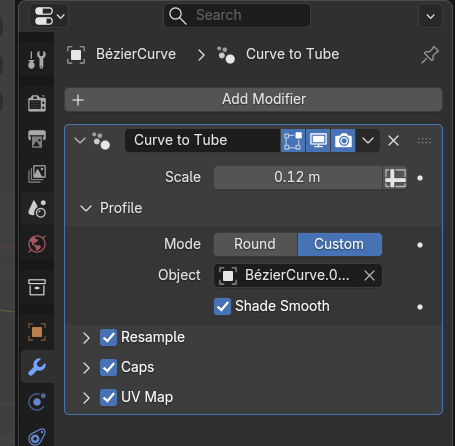

Profile에서 Mode는 Round와 Custom이 있는데, Round는 기본형, 단면이 원형인 튜브를 만들어주고, Custom은 외부에서 프로파일을 불러올수 있습니다.

​

Bezier Curve를 프로파일Profile 로 사용한 모습입니다.

​

​

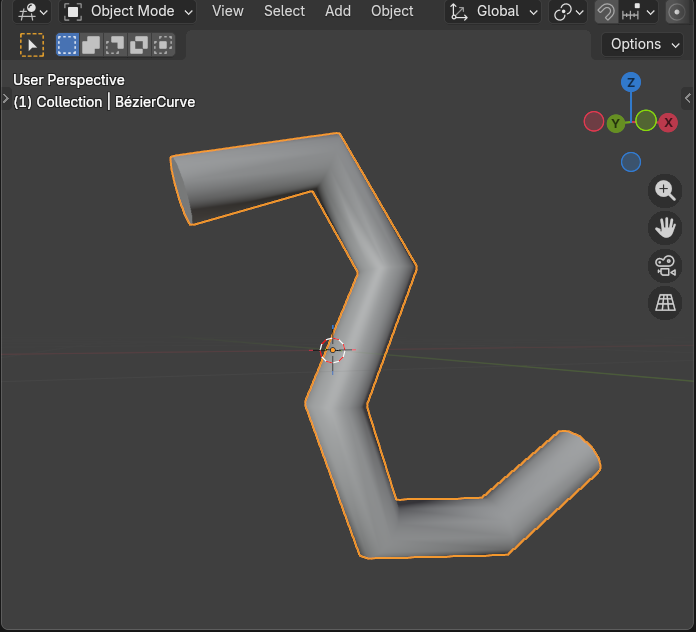

그 아래 Shade Smooth를 off하면 ' Shade Flat '상태로 보여지게 됩니다.

---

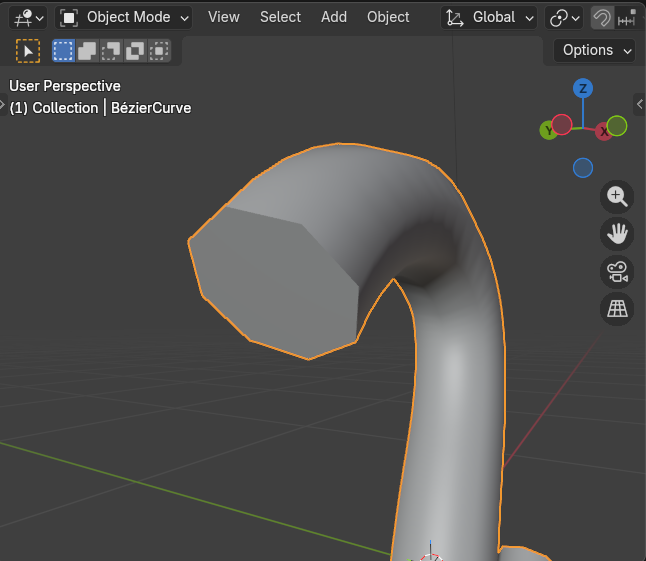

Tube의 Profile의 Resolution 조절입니다. 기본 값은 8입니다.



​

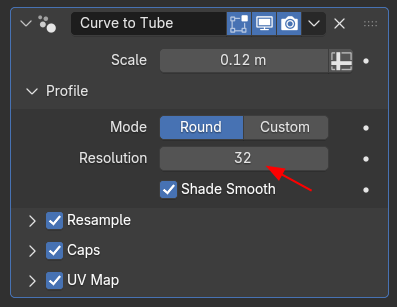

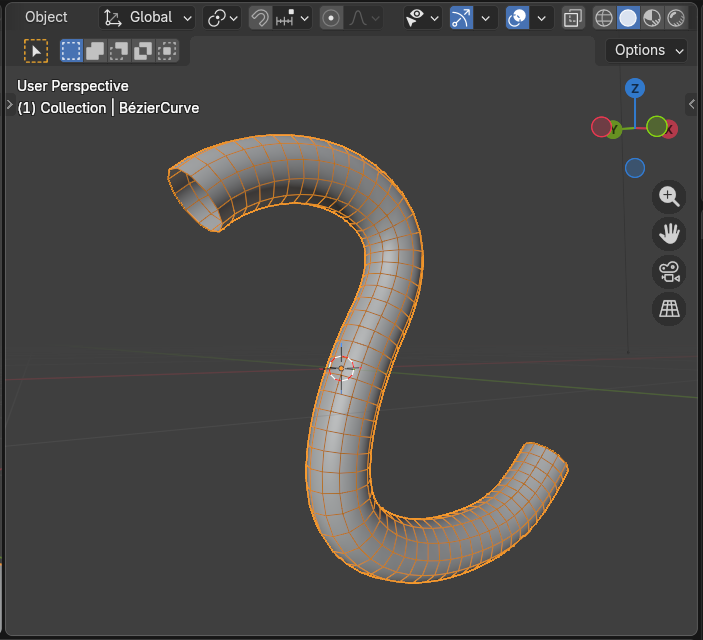

32로 조절하면 32각형이 됩니다.

​

그러면, 거의 원이 됩니다.

---

곡선 Curve의 Resample 방법mode를 결정합니다.

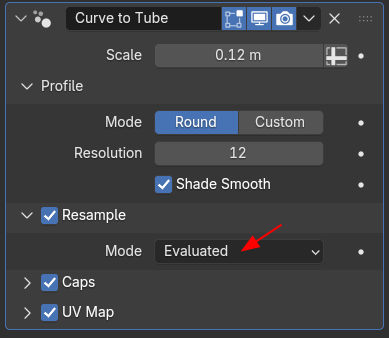

기본 모드가 Evaluated, 현재 곡선의 포인트들의 값으로 평가합니다.

​

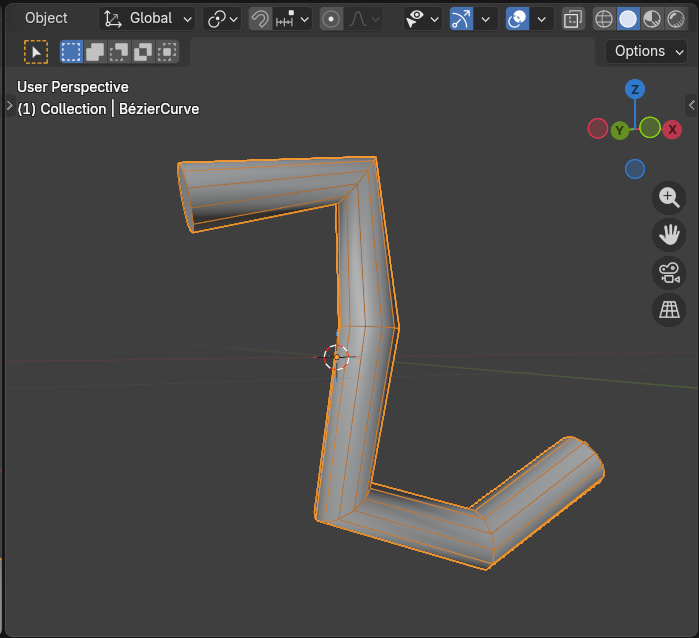

다음 모드는 Count 입니다. 입력된 수로 샘플링 포인트로 사용합니다. 6을 입력하면,

​

시작과 끝을 포함한 샘플링 포인트 가 6입니다.

​

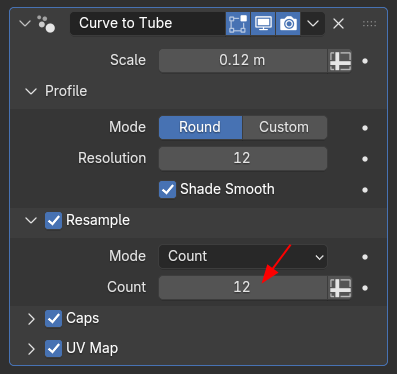

Count에 12를 입력하면,

​

입력한 12가 샘플링 포인트들이 됩니다.

​

다음 모드는 입력된 고정 길이Length 로 Curve를 리샘플링합니다.

​

길이 0.5m로 리샘플링한 모습입니다.

​

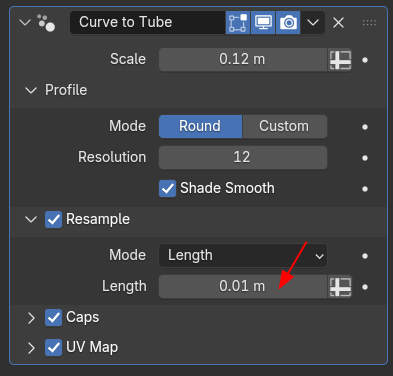

길이 0.01m로 Curve를 리샘플링 합니다.



​

길이 0.01m로 리샘플링 한 모습입니다. 주어진 길이가 작아 촘촘하게 리샘플링 됩니다.

​

​

다음 모드는 Auto 입니다. 곡선의 세부 사항을 알아서 적절한 방법을 자동으로 결정합니다.

Scale은 기본 값 1 입니다.

---

Caps 옵션입니다. Tube의 시작과 끝의 마감 처리 입니다.

​

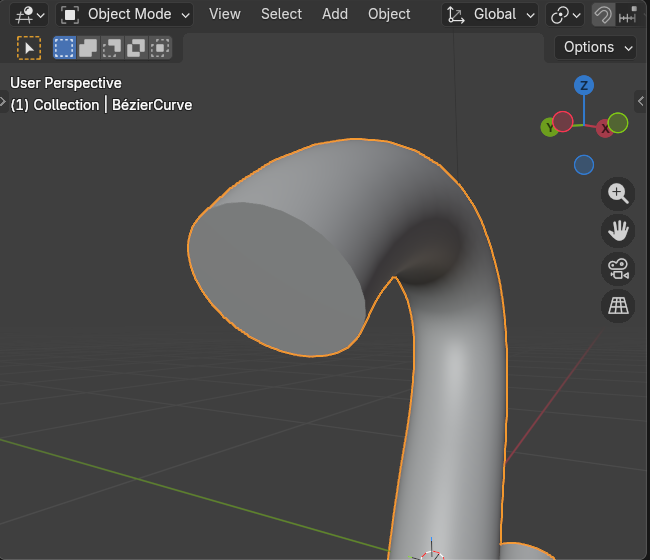

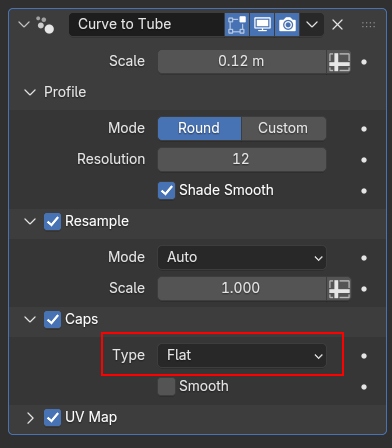

기본 타입은 Flat 입니다.

​

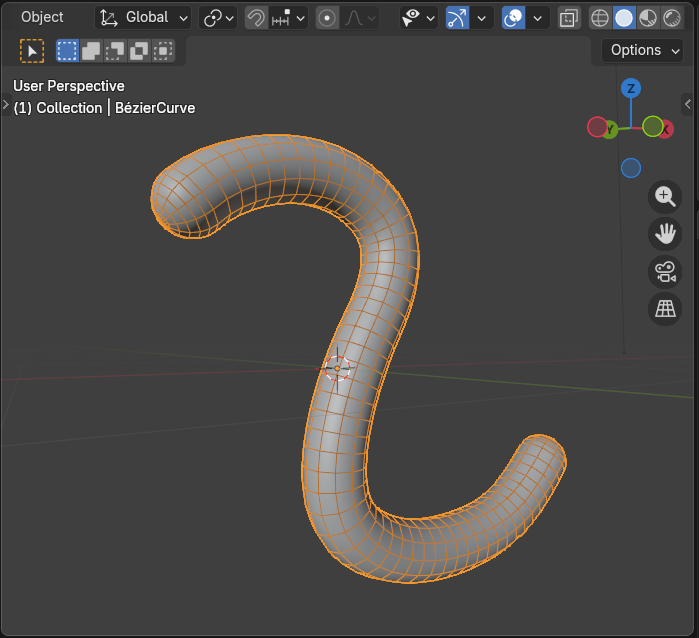

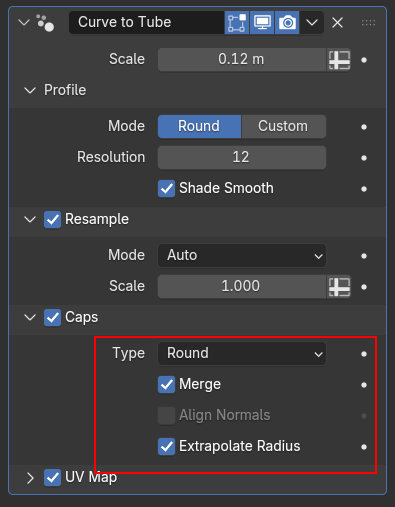

Round 타입으로 처리할 수 있습니다.

​

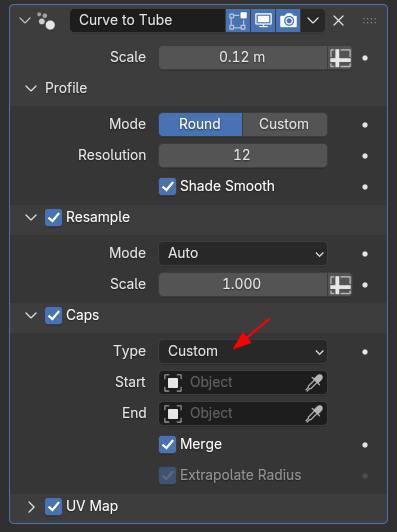

또는 뚫어 놓을 수도 있고, 아니면 다른 오브젝트를 불러서 시작과 끝에 위치 시킬수 있습니다.

UV Map을 활성화 시킬수 있습니다.

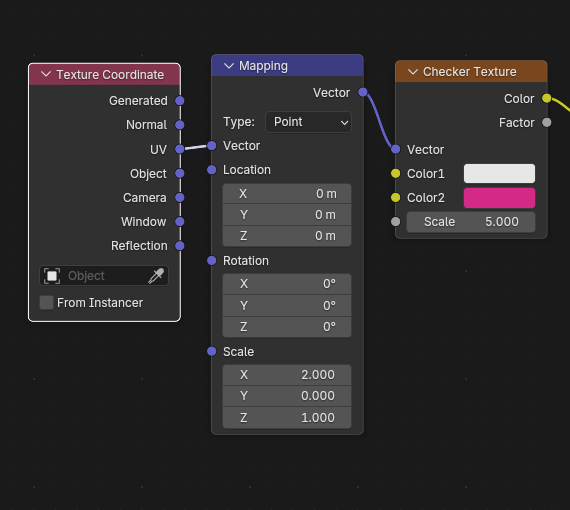

쉐이더 에디터에서 코디네이터와 텍스쳐를 이용해서 Mapping처리를 할 수 있습니다.

​

이렇게 UV가 활성화 된 상태의 메쉬 큐브를 만들 수 있습니다.

​

곡선Curve를 메쉬로 만들기 위해 곡선의 프로퍼티스 내부 여기저기 찾아 다니며 사용하지말고,

오브젝트의 수정 공간인, 모디파이어서 한 번에 처리할 수 있도록 위치를 집중시킨 듯합니다.

이 모디파이어는 케이블, 파이프, 전선 또는 기타 튜브 구조의 모델링을 하는 데 유용하겠습니다.

---

여기까지 블렌더 5.0에서 업그레이드 된

Curve to Tube 에 대해 알아봤습니다.

감사합니다. 편안한 하루 되세용.^^

​
