Blender: Geo Node - Attribute[1]

Object의 Attribute에 대해 알아봅니다.

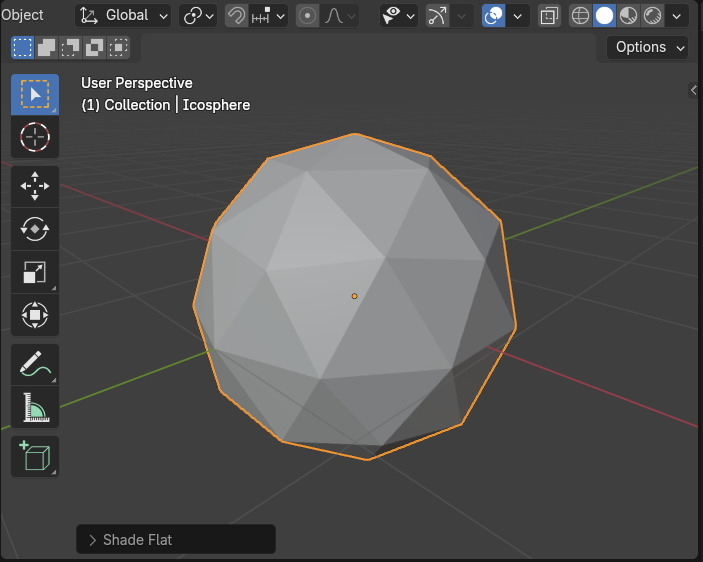

Icosphere 를 생성합니다.

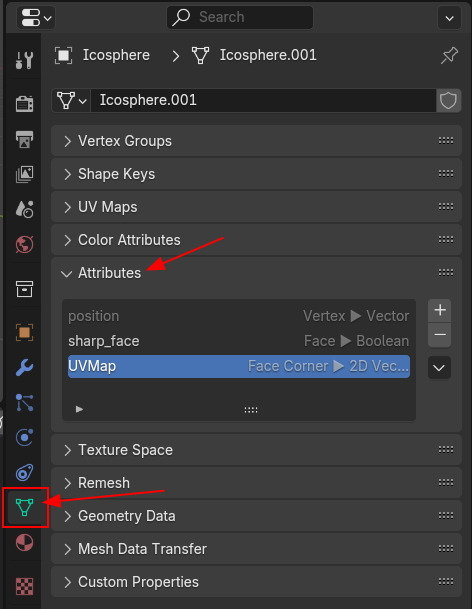

Properties에서 Data(역삼각형) 탭, 그리고 Attribute로 가면,

UVMap, Sharp_face, 등이 보입니다.

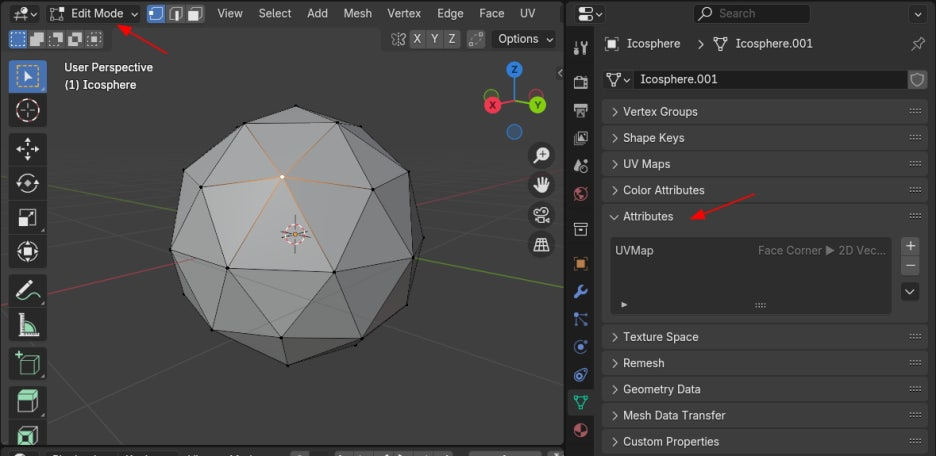

Edit Mode로 전환해서 Attributes를 보면 안보입니다.

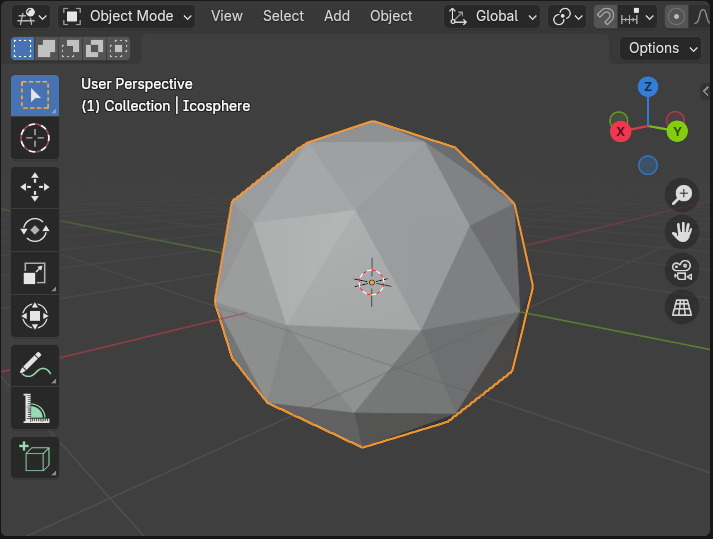

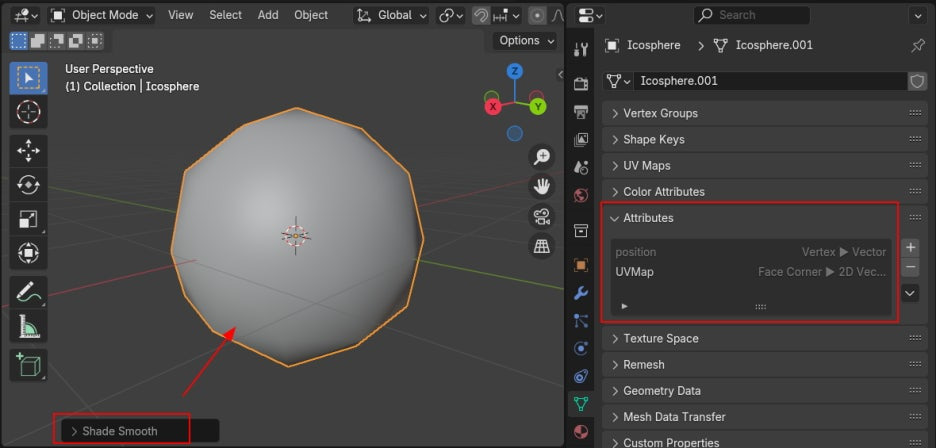

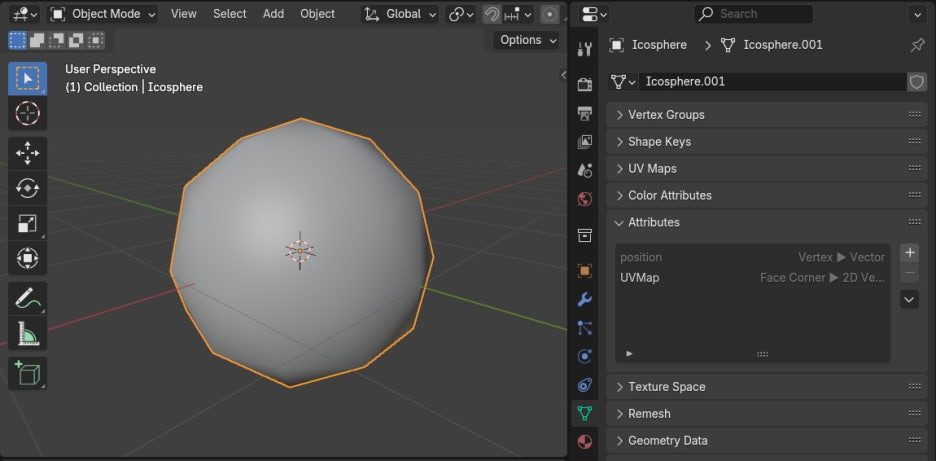

오브젝트엣 Shade Smooth를 적용하면, Sharp_face가 사라집니다.

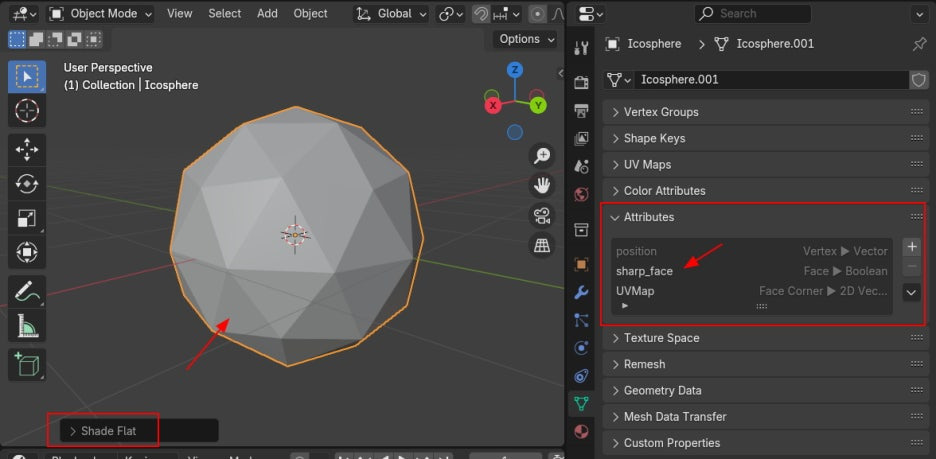

Shade Flat을 적용하면, sharp_face가 다시 적용됩니다. 그것에 관련된 속성임을 알 수 있습니다.



Spread sheet 에서 보면, Mesh 에 Vertex, Edge, Face의 정보를 볼수 있습니다.



Vertex

Edge

Face

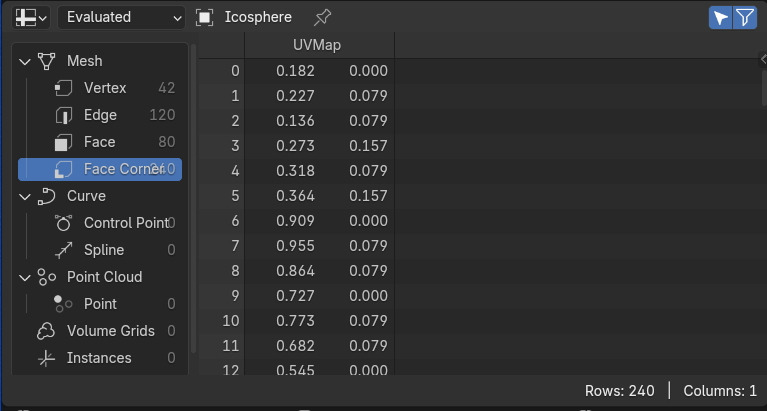

그리고, Face Corner는 UV와 관련되어 있는 속성입니다.

---

Edit Mode 에서 Edge에 Sharp를 적용하면,

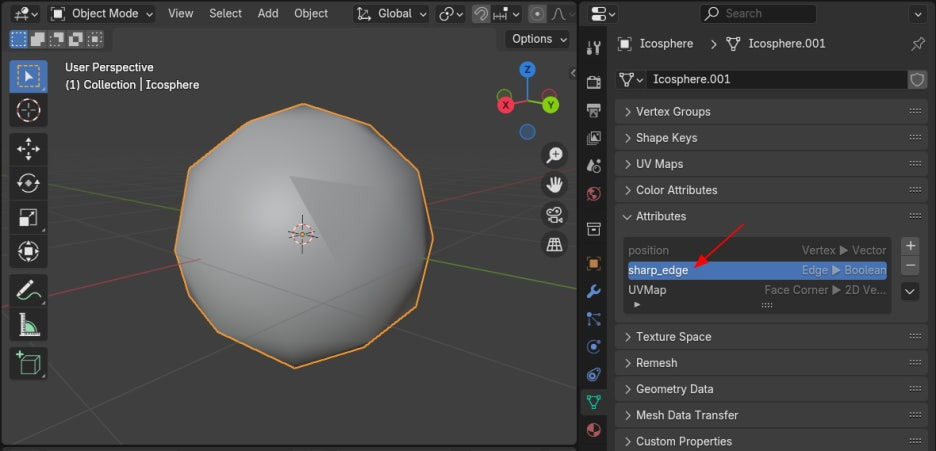

Object mode에서 Properties의 Attribute에 Sharp_edge라는 속성이 등장합니다.



Crease 도 적용해 보면,



Attributes 에 Crease_edge라는 속성도 등장합니다.

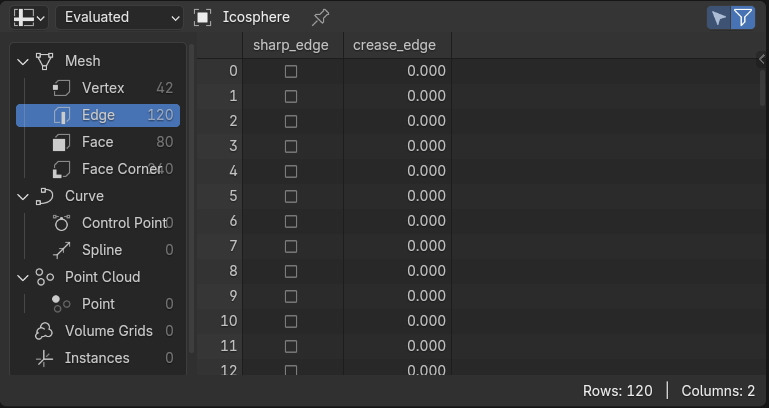

이것은 Spreadsheet의 Edge에 Sharp_edge, 와 Crease_edge가 등장합니다.

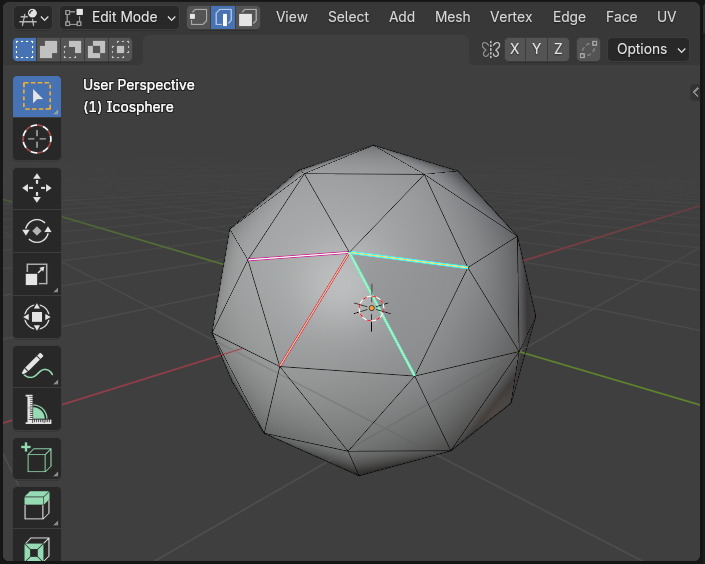

Edit Mode에서 엣지를 선택해 보면,



선택한 엣지에 Sharp_edge가 체크된 것과, Crease_edge가 적용된(1.000) 데이터가 보입니다.



Attributes에 선택하고 빼버리면,



Sharp와 Crease는 사라집니다.

---

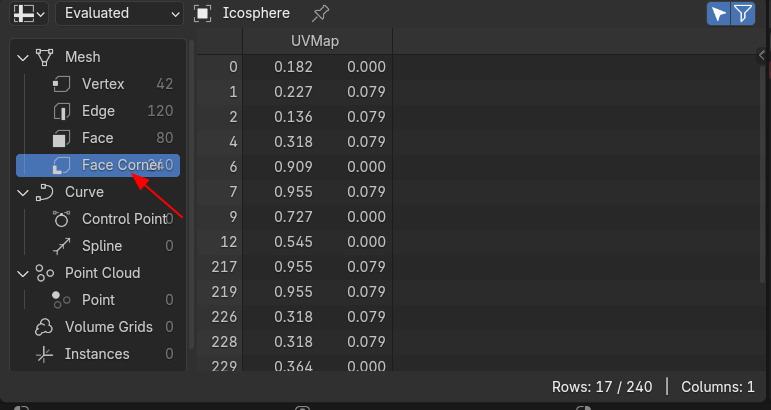

Face Corner는 UV에 관련된 스프레드 시트 입니다.

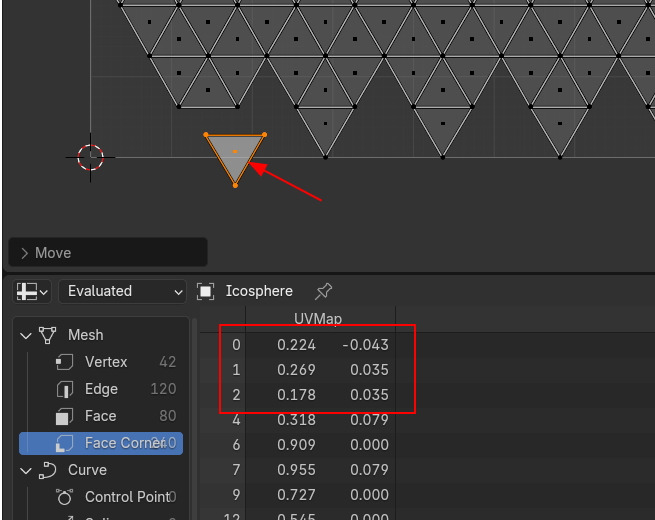

UV Editor에서 Face 셀렉터(3번키)로 전환하고, Face를 선택합니다.



그리고 이동을 하면, Face Corner에서 해당되는 좌표들이 이동하는 것을 확인할 수 있습니다.

---

Edit Mode에서 Overlay에서 Indices를 활성화 시켜 버텍스의 넘버가 보이도록 합니다. 그리고 버텍스 3개를 선택합니다.

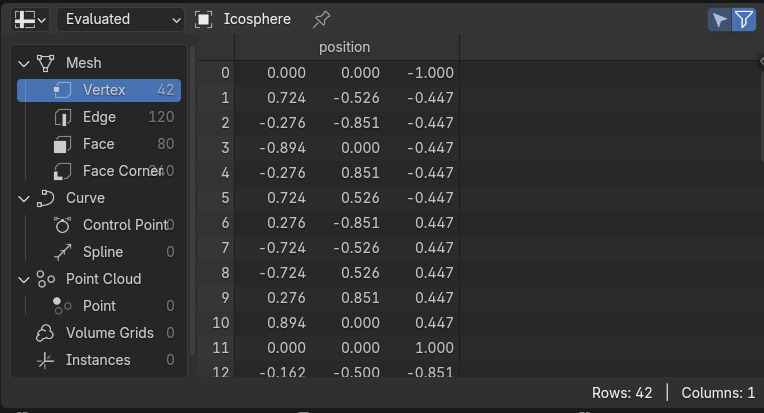

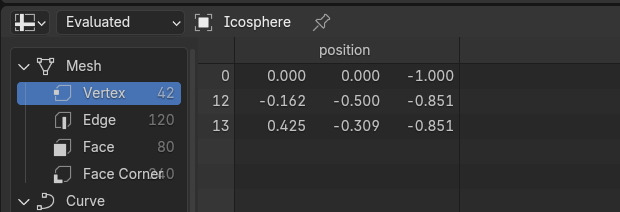

그러면, 선택된 버텍스가 Spreadsheet의 Mesh ,Vertex 에 선택된 버텍스의 값이 position에 보입니다.

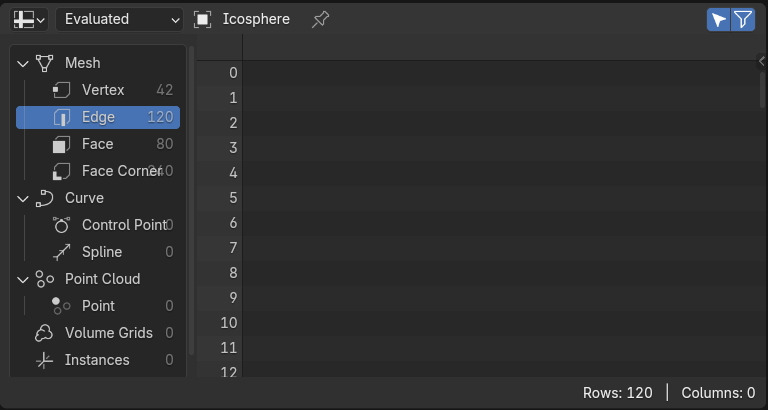

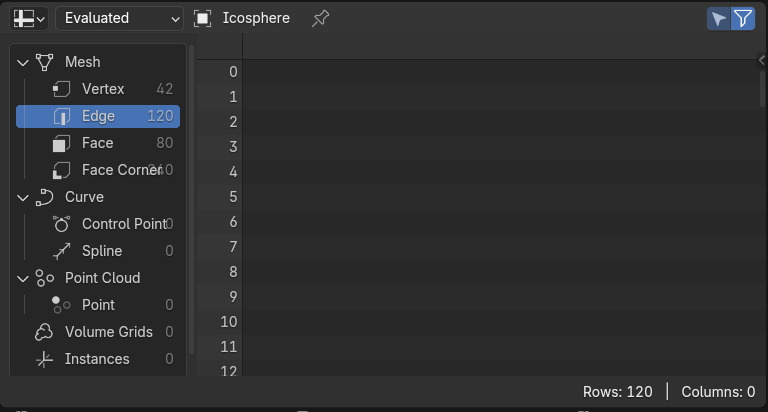

Edge에는 아무것도 보이지 않지만,

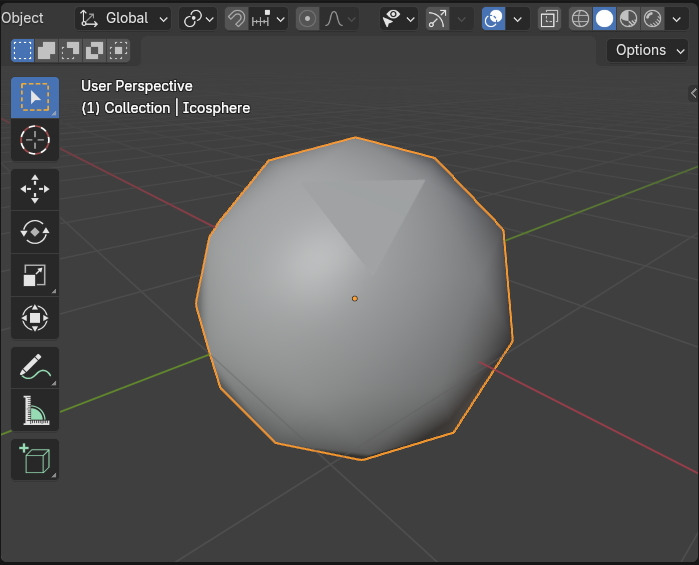

오브젝트 모드에서 Auto Smooth를 적용시키면,

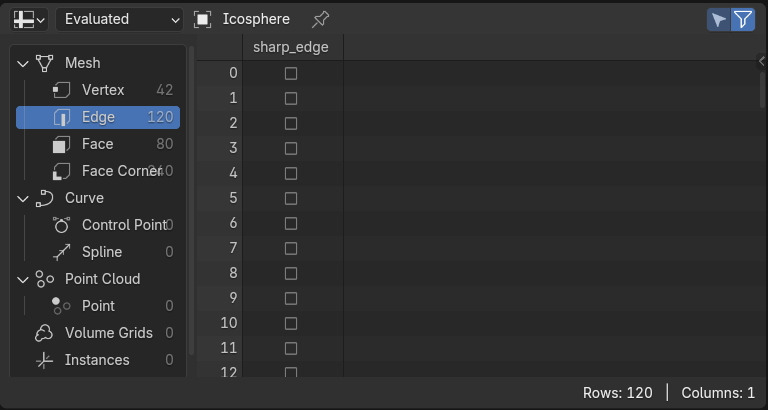

Edge 란에 Sharp_edge 란이 등장하고, 빈 칸들이 보입니다.



Sharpe Edge를 몇개 적용하면,

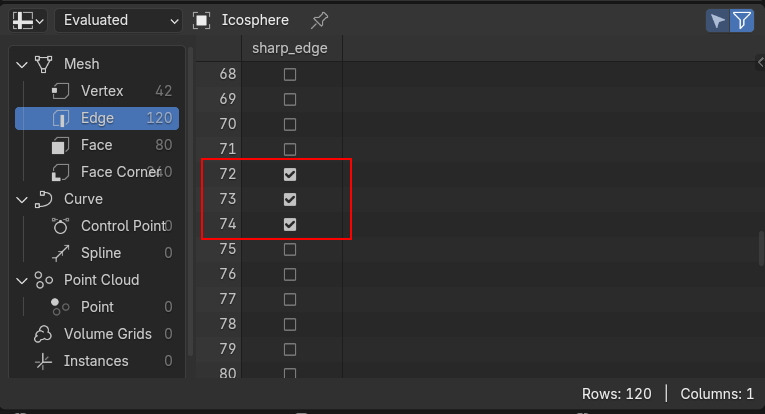

적용된 Edges들이 sharp_Edge에 체크 온 이 됩니다.



Shade Flat을 하면,

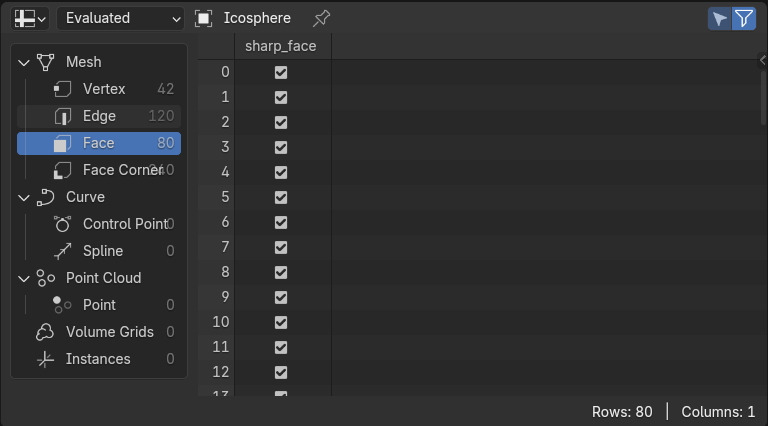

Edge가 아니고 Face에 Sharp_face 속성이 등장하고, 모두 체크온이 됩니다.
