Blender5.0: Scatter on Surface [1]

Blender 5.0에 새로 추가된 6가지 새로운 모디파이어.

(특징 : Geometry Nodes(지오메트리 노드)를 기반으로 하는 새로운 모디파이어)

​

1. Curve to Tube
2. Instance on Elements
3. Randomize Transforms
4. Scatter on Surface
5. Array
6. Geometry Input

​

​

Scatter on Surface (표면 분산) 모디파이어의 주요 역할은

바닥 역할의 메시(Mesh)표면에 점(Points)이나 인스턴스(Instances)를 절차적Procedural 으로 분산Scatter 시키는 데 사용되는 강력한 기능입니다.

​

Instance on Elements 와 유사하지만, 접근 방식과 사용 편의성에서 차이가 있습니다.

지오메트리 노드를 몰라도 풀, 숲, 돌 같은 요소를 표면에 '랜덤하게 뿌리는(Scattering)' 특정 작업에 초점을 맞추어 필요한 기능을 통합한 모디파이어 입니다.

---

우선 Scatter on Surface모디파이어를 적용할 오브젝트를 선택합니다.

​

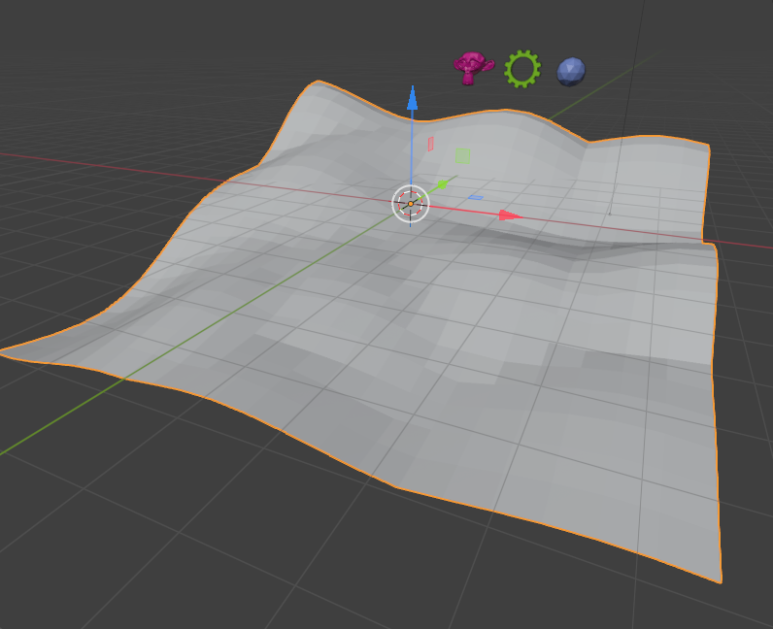

바닥역할의 오브젝트 메시를 선택합니다.

​

그리고 모디파이어에서 Generate / Scatter on Surface를 실행합니다.

​

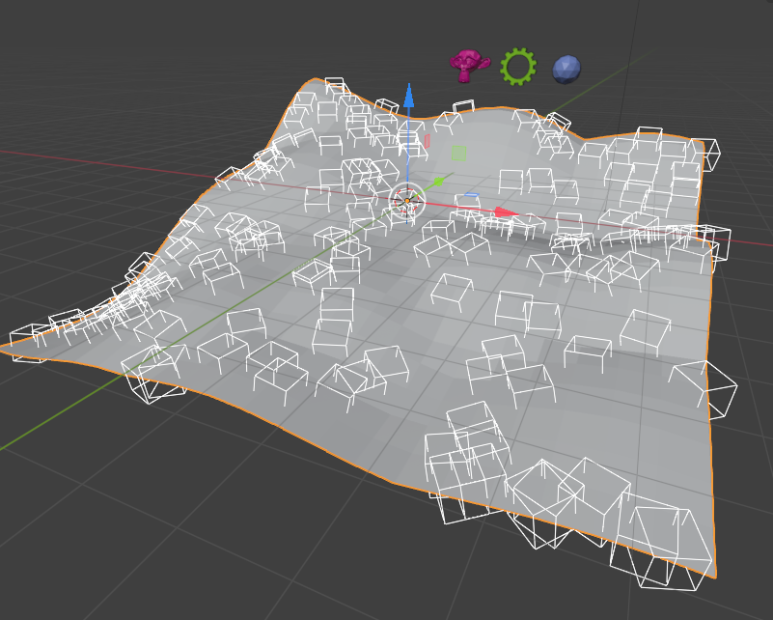

그리면 가상의 큐브 같은 메쉬들이 바닥 표면에 깔리게 됩니다. 저 위치에 선택한 오브젝트의 인스턴싱이 일어나게 됩니다.

​

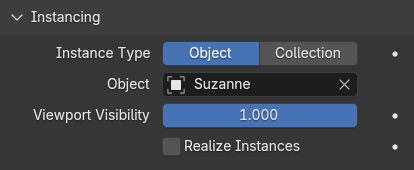

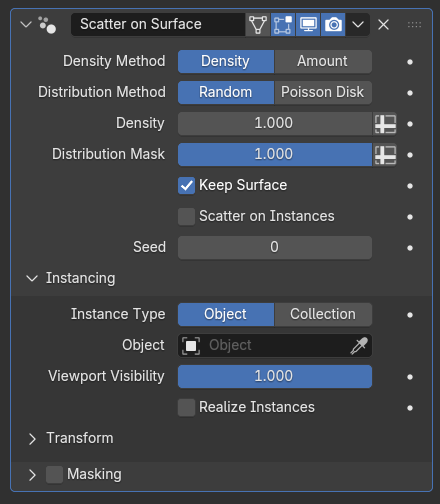

Scatter on Surface 의 옵션들입니다. 우선 중간 즈음에 있는 Instancing에서 Instance Type은 기본 값이 Object 이고, Object 칸에서 선택을 합니다.

​

Suzanne을 선택했습니다.

​

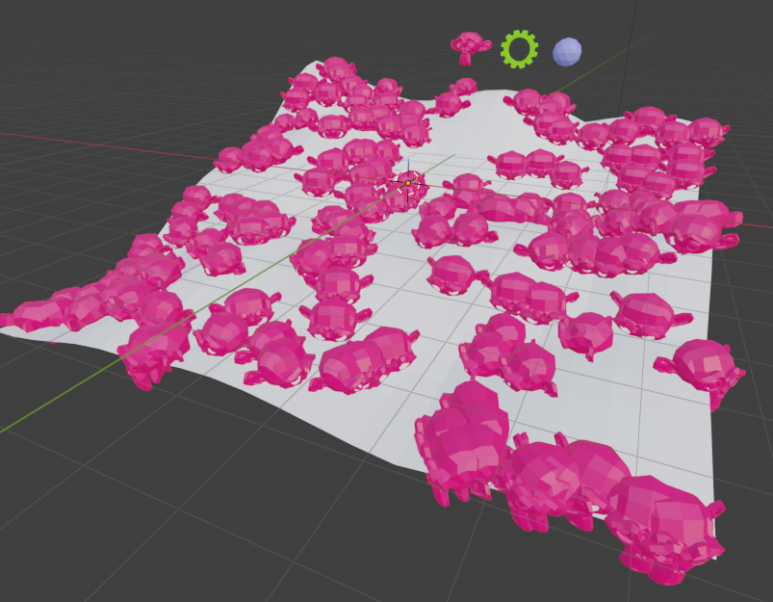

인스턴싱된 Suzanne들이 바닥에 분산Scatter 배치 되었습니다.



​

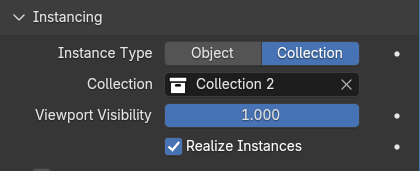

Instance Type을 Collection으로도 선택할 수 있습니다. Collection 2를 선택합니다.

(Collection2에는 Gear, Icoshpere, Suzanne이 있었습니다.)

​

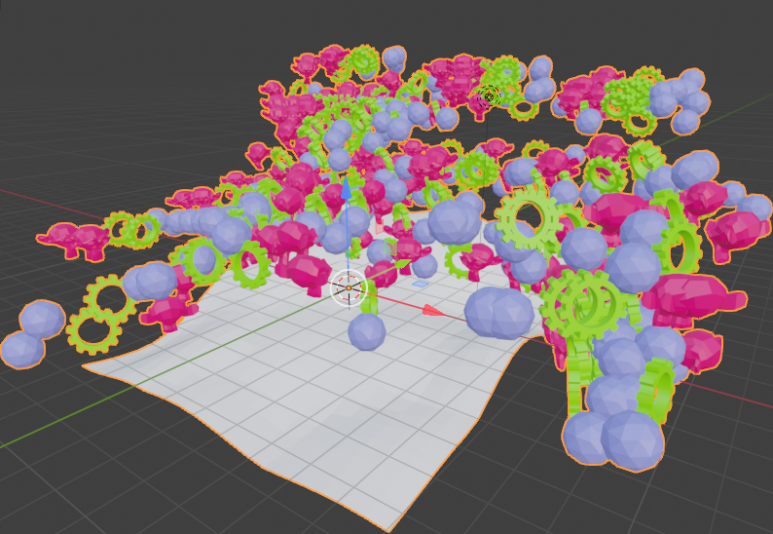

그러면 마치 폭발이라도 하듯이 화면에 배치됩니다. 바닥 메쉬에서 멀리 떨어져 있습니다.

​

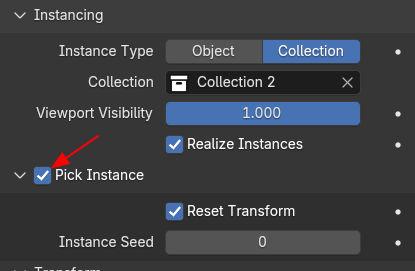

바닥에 밀착시키려면, Pick Instance를 활성화 해줍니다.

​

그러면 바닥 메쉬에 밀착되어서 Collection2의 오브젝트들이 분산됩니다.

---

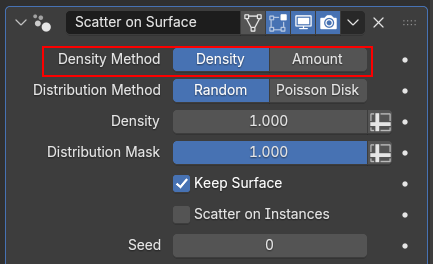

밀도 방식 Density Method 은 Density 와 Amount 를 선택할 수 있습니다.

(밀도 방식: 단위 면적당 분산되는 점의 수를 제어하는 방식)

​

기본 값은 Density, Distribution Method 는 Random 입니다.

​

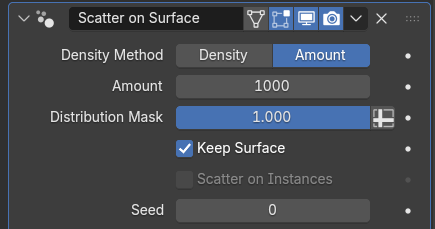

Density Method 를 Amount로 하면, Amount에 입력된 값으로 제어하는 방식입니다.

1000이 입력된 상태입니다.

​

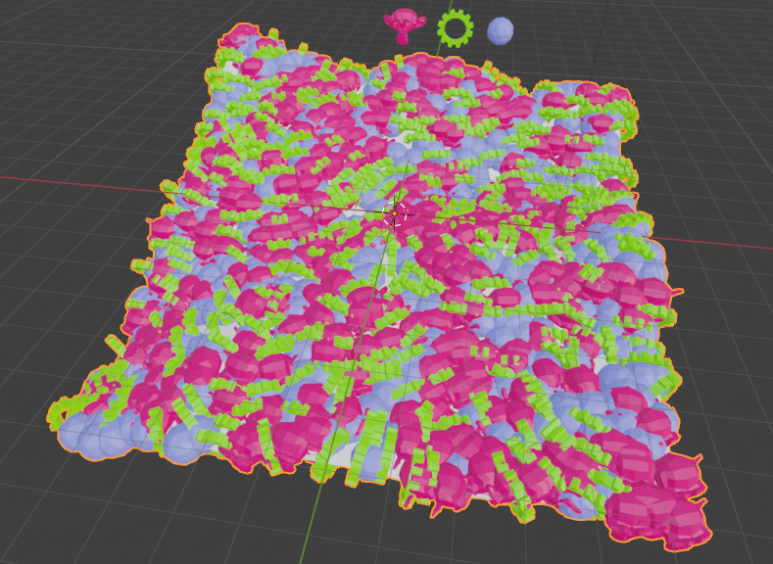

1000개가 빼곡하게 분산되어 있습니다.



​

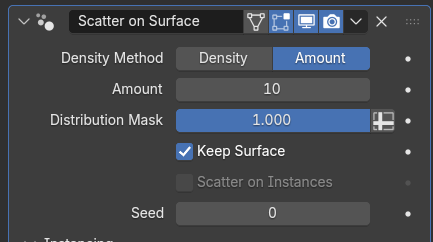

그래서 Amount를 10으로 입력하면,

​

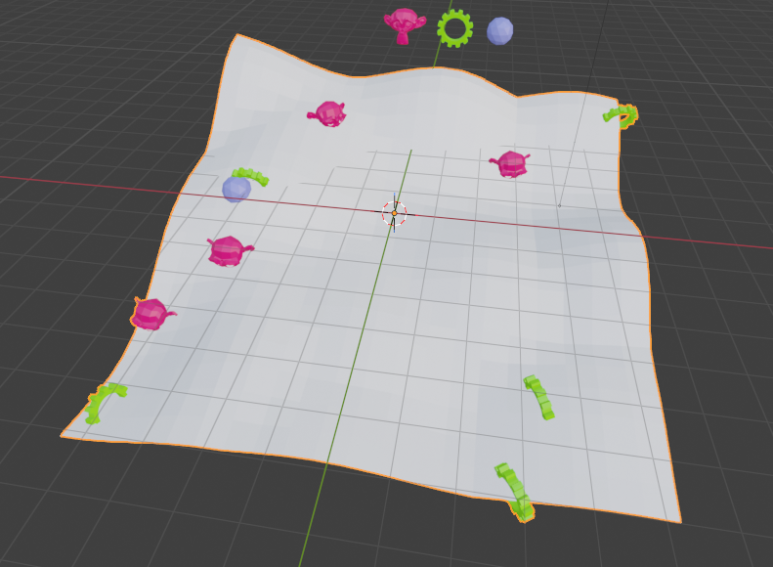

10개가 분산되어 있습니다. 즉 Amount에 입력된 값 만큼의 갯수가 분산배치 됩니다.

---

이번에는 Distribution Method 에 Poisson Disk 를 알아보겠습니다.

아래는기본 옵션상태 입니다.

​

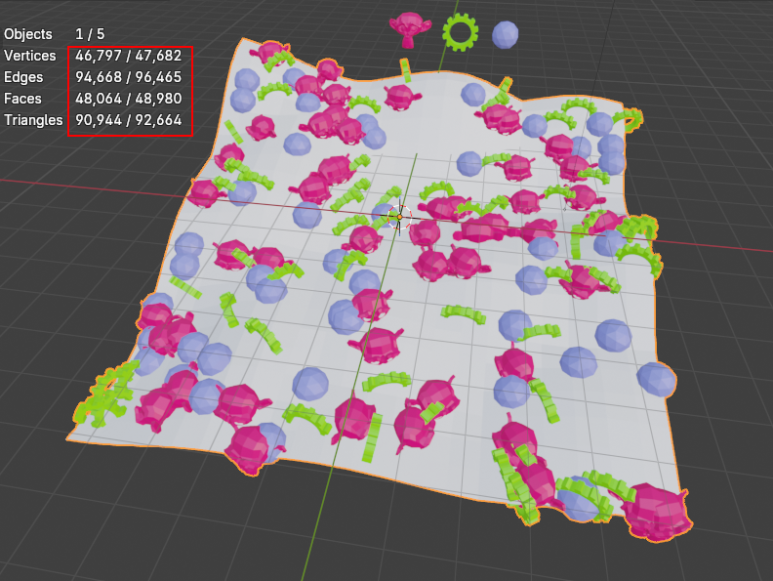

Statistic 의 수치를 확인해 봅니다. 기본 옵션 상태에의 메쉬 요소들 입니다.

​

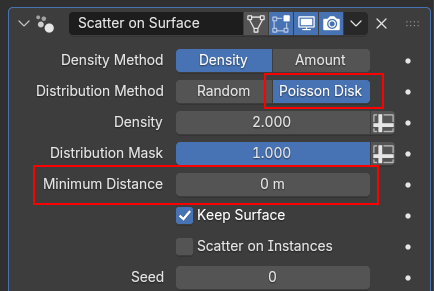

Distribution Method 에 Poisson Disk를 선택합니다. 이것을 선택하면 아래에 Minimum Distance(최소 분리 거리) 옵션이 등장합니다. 이것은 인스턴스간의 거리를 지정해 줄수 있습니다. 기본값은 0 입니다.

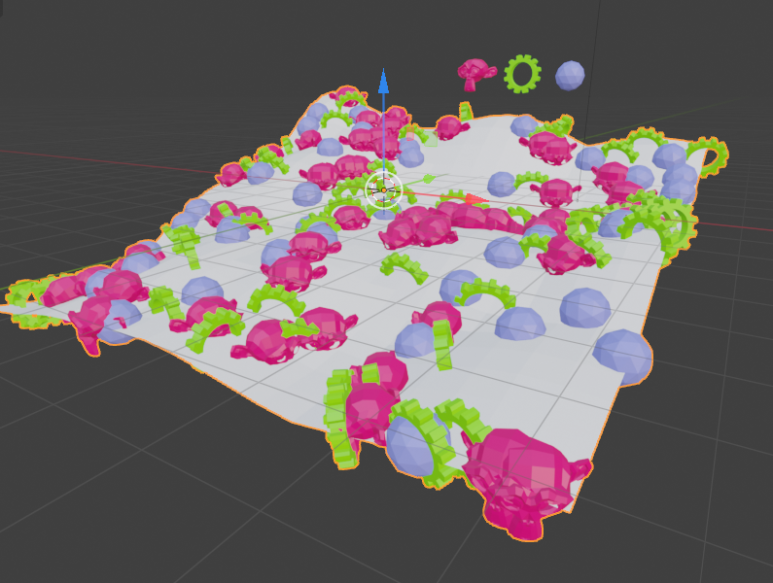

밀도 Density를 2로 올렸습니다.

​

Density 1보다 두배의 수치 정도로 보입니다.

​

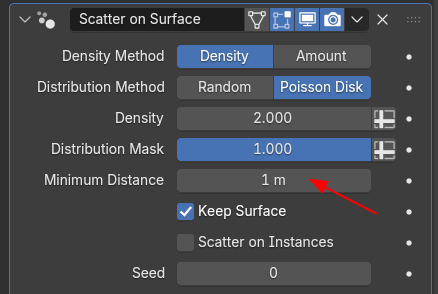

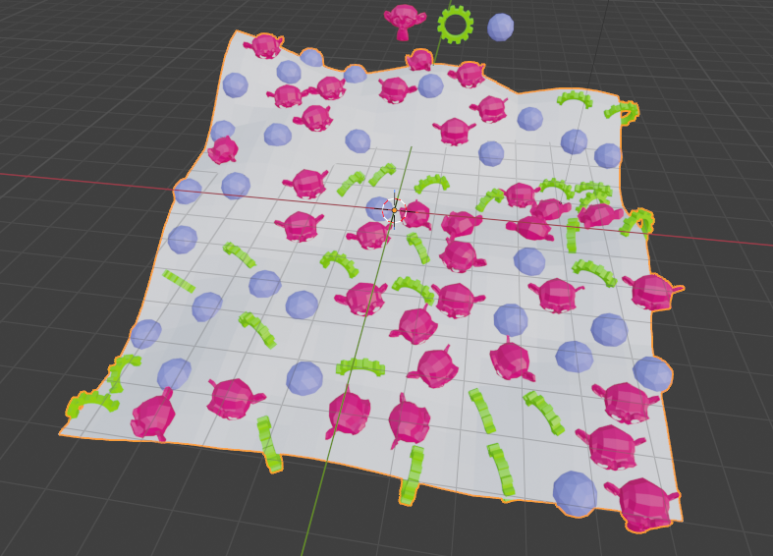

자 이상태에서 Minimum Distance 의 수치를 0에서 1m로 상승 시킵니다.

​

아무리 Density 2이어도, 각 인스턴스 간의 최소 분리 거리(Minimun Distance) 1m 의 간격 거리를 유지하는 분산배치 상태가 됩니다.

다음 글 Scatter on Surface [2] 에서 계속 이어지겠습니다.

감사합니다. 편안한 하루 되세요.

---
