Blender5.0: Geometry Input

Blender 5.0에 새로 추가된 6가지 새로운 모디파이어.

(특징 : Geometry Nodes(지오메트리 노드)를 기반으로 하는 새로운 모디파이어)

​

1. Curve to Tube
2. Instance on Elements
3. Randomize Transforms
4. Scatter on Surface
5. Geometry Input
6. Array

---

Geometry Input

​

'Geometry Input' 모디파이어의 주된 역할은 모디파이어 스택의 시작 부분에서 다른 오브젝트의 최종 지오메트리를 복사하여 가져오는 것입니다.

​

* 주요 역할 및 기능

다른 오브젝트의 지오메트리 참조: 선택한 오브젝트에 다른 오브젝트 또는 컬렉션의 지오메트리를 가져와서 사용할 수 있게 해줍니다.

​

주요 옵션

1. Relative Space: 상대적 공간
2. As Instance: 인스턴스로
3. Replace Original: 원본으로 대체

---

아래의 3D 뷰포트에 큐브 Cube와 톱니바퀴 Gear 들이 각각 다른 Collection에 소속되어 있습니다.

​

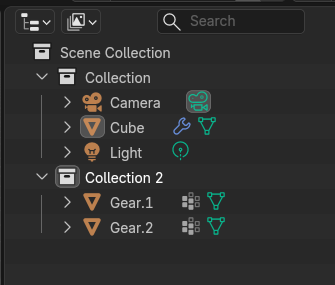

아웃라이너Outliner 에서 확인할 수 있는 Cube와 Gear1,2 입니다.

​

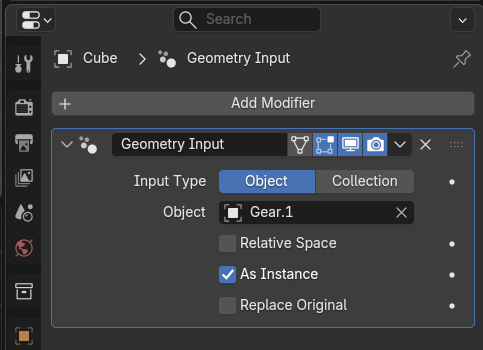

Cube에 Geometry Input을 적용하고합니다. ( 옵션은 기본 적용 상태입니다. )

​

Cube 에 Gear가 불려진 상태입니다.

​

옵션 Replace Original을 활성화 시키면 Cube는 숨겨집니다.

간단한 Cube에 복잡한 Gear로 대체된 상태입니다.



​

Relative Space를 on을 하면, Cube의 위치가 아닌, Input Type인 Source Mesh의 위치로 이동합니다.

---

Input Type을 Collection으로 할 수 있습니다.

​

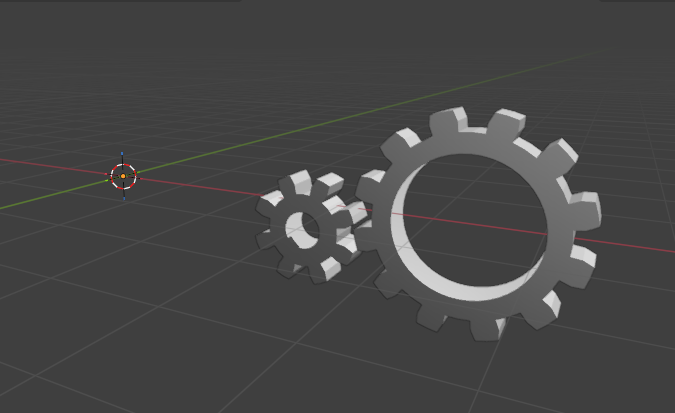

Collection2에 있는 Gear 1, 2가 모두 등장합니다. Collection의 원본이 있는 자리에 위치하게 됩니다.

​

이때, Cube를 이동 시켜도, Source Collection의 위치를 그대로 유지하는 것이, 옵션 Relative Space 활성화 된 상태입니다.

​

off시키면, Cube의 이동이 그대로 영향 받습니다.

​

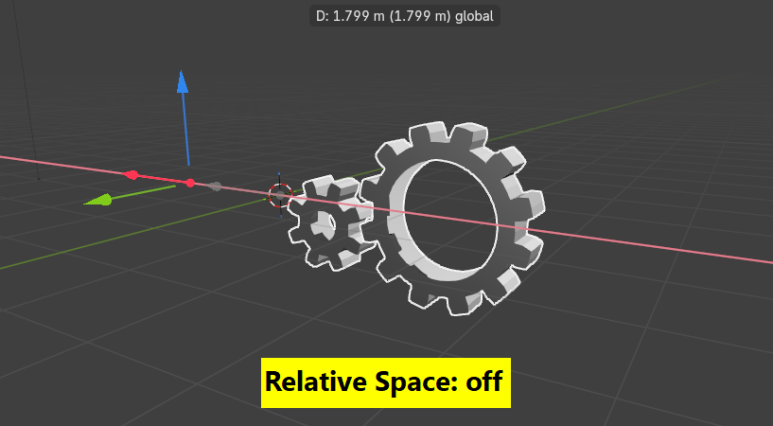

아래 그림은 Source Mesh의 위치에서 Relative Space 옵션이 off된 상태에서 위치 이동을 시킨 상태입니다.



---

Geometry Input노드는 복잡한 오브젝트를 대체하고, 그리고 모디파이어 스택을 더 쌓을 수 있습니다.

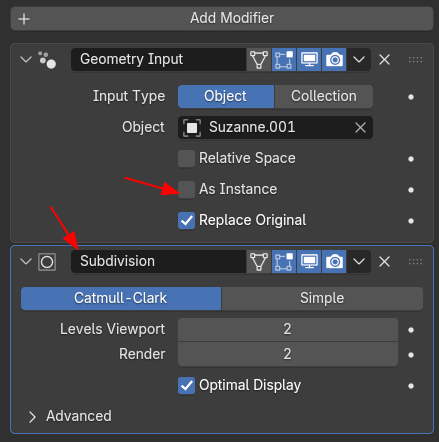

(주의: 모디파이어 스택을 추가할 경우 As Instance 를 off 해야 합니다.)

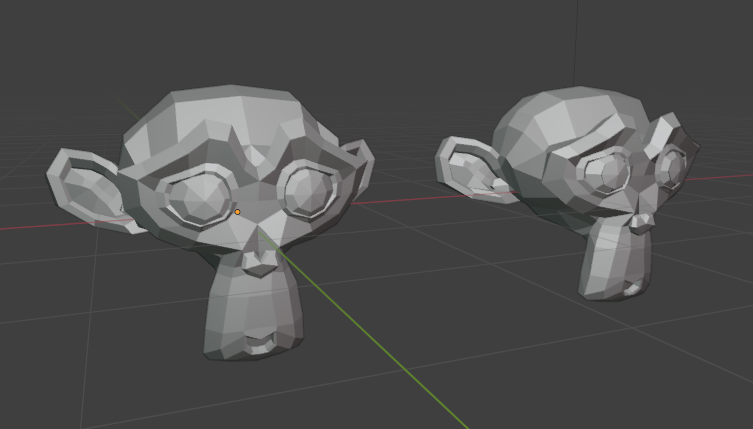

왼쪽은 Geometry Input이 적용된 Cube이고, 왼쪽은 Suzanne Mesh 입니다.

​

스택 추가로 Subdivision을 추가 했습니다.

​

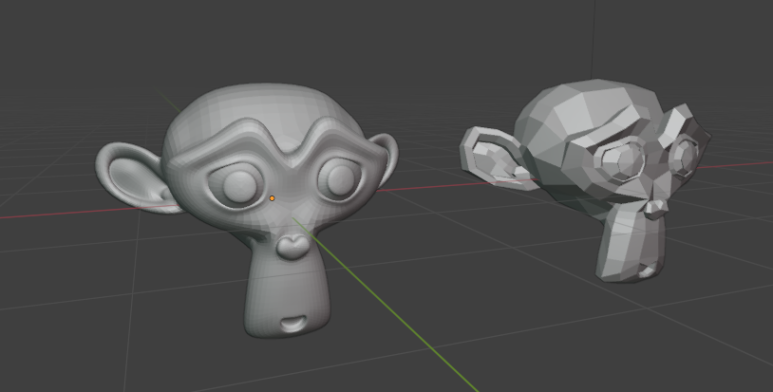

왼쪽이 Subdivision 이 적용된 Cube, 대체 Suzanne 입니다.

​

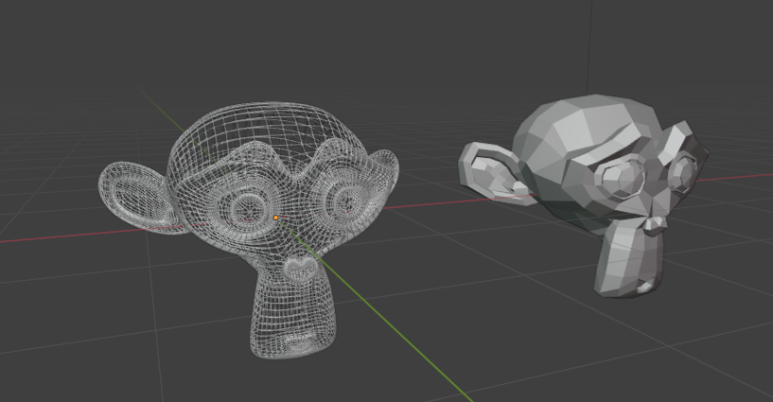

추가로 Wireframe 모디파이어가 적용된 모습입니다.

이러한 방식으로, Geometry Input 모디파이어를 사용하면

지오메트리 노드 워크플로우를 활용하여 복잡한 오브젝트 간의 연결 및 절차적 상속을 매우 쉽게 구현할 수 있습니다.

​

여기까지 블렌더 5.0에서 업그레이드 된

Geometry Input 에 대해 알아봤습니다.

감사합니다. 편안한 하루 되세용.^^

​
