Blender5.0: Array - Circle

Array 의 두번째 Shape Type, Circle입니다.

Circle은 적용한 메쉬를 원형Circle로 배열하는 모디파이어 입니다.

---

3D 뷰포트에서 메쉬, 수잔을 선택합니다.

​

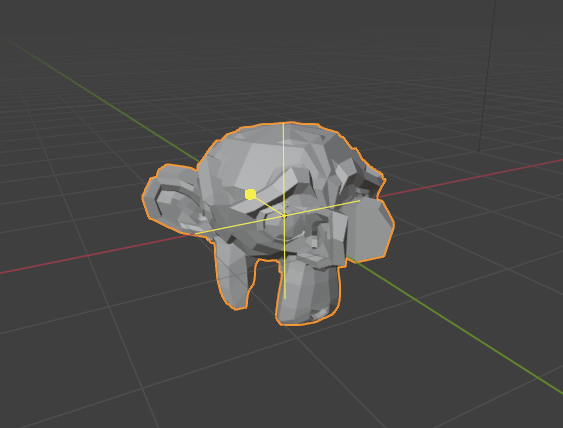

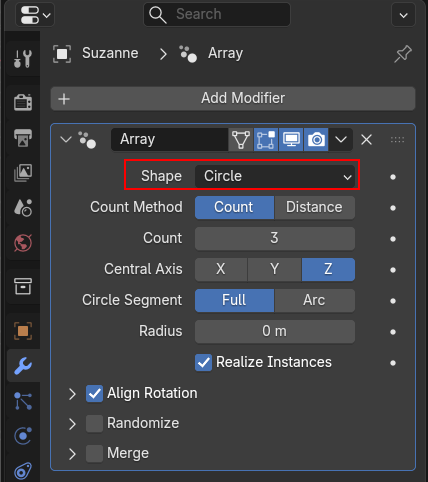

Array 모디파이어를 적용하고, Shape Type 을 Line 에서 Circle로 변경합니다.

​

메쉬, 수잔이 Array, Circle 타입이 적용된 모습입니다.

​

일단, Count를 5, 지름 Radius를 3m로 합니다.

​

그러면, 지름 3m의 반경으로 5개의 메쉬가 원형으로 배치 됩니다.

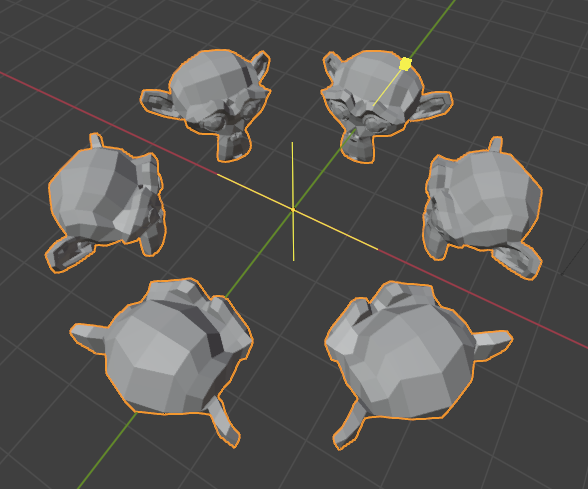

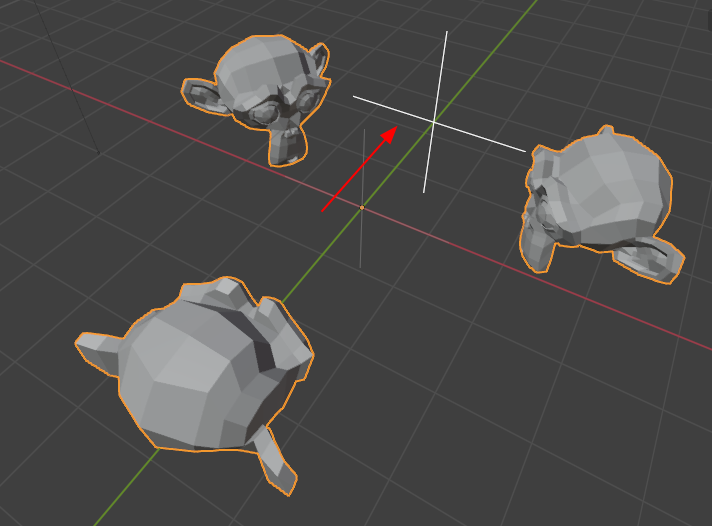

1번 과 2번의 조절자가 보입니다. 1번을 선택하고, 당겨보면,

​

원형 배치의 지름Radius 이 커지는 것을 확인할 수 있습니다. (현재 Count를 6으로 변경한 상태입니다. )

​

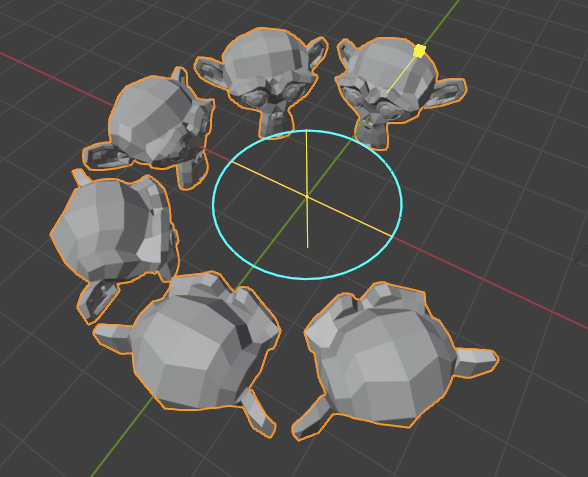

2번 조절자, 중간의 십자가를 선택하고 드래그를 하면, 갯수가 줄거나 증가합니다.



---

다음은 Count Method를 Distance입니다.

Distance를 선택하면, 아래의 옵션이 Angalar Distance로 변경됩니다.

그 값이 60이 될 것입니다. 현재 메쉬의 Count 가 6개 이므로 360도를 6개로 나눈 60도가 됩니다.

Distance는 각도를 설정하면, 그 각도 허용치 안에서 메쉬의 갯수Count가 결정되는 구조입니다.

​

뷰포트에서도 중간이 십자가가 아닌 원으로 바뀝니다.

​

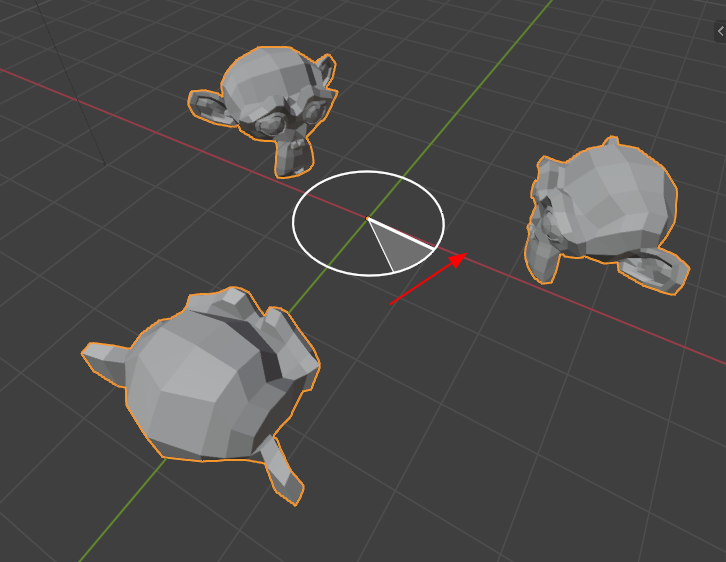

클릭하고 드래그를 하면, 허용 각도가 시각적으로 표시되고, 설정 각도에 따라 배치되는 메쉬의 갯수가 결정되었습니다. 갯수가 3개이니, 120도 근처 값인듯 합니다.

---

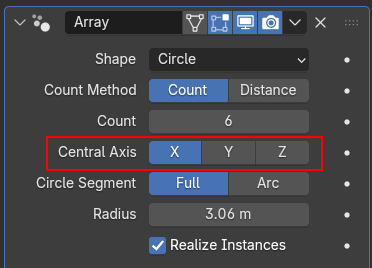

Centeral Axis는 Array Circle의 중심축 방향을 선택합니다. 기본 값은 Z축입니다.

​

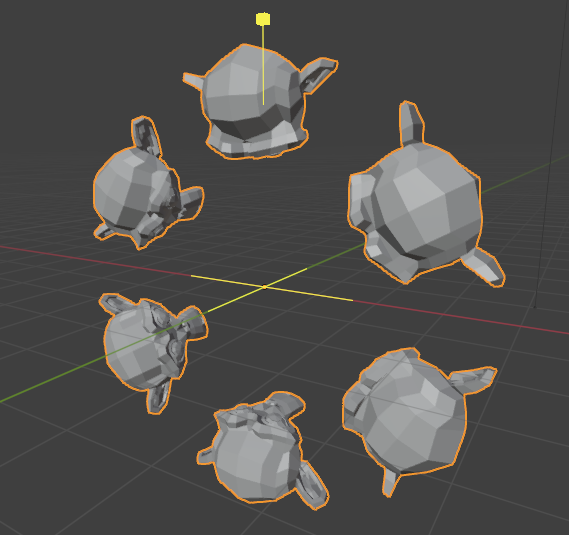

X축(붉은 선) 방향을 원형 중심축을 설정한 모습입니다.

​

아래는 Y축(녹색) 방향을 원형 중심축으로 설정한 모습.

---

다음은 Circle Segment. 현재는 Full 입니다. Circle 전체를 Count 된 메쉬로 가득 채웁니다.



​

Arc로 전환하면, 주어진 갯수 Count 메쉬를 Sweep Angle 각도 안으로 모읍니다.

​

Sweep Angle을 조절해보면, 변화되는 것을 확인할 수 있습니다.

---

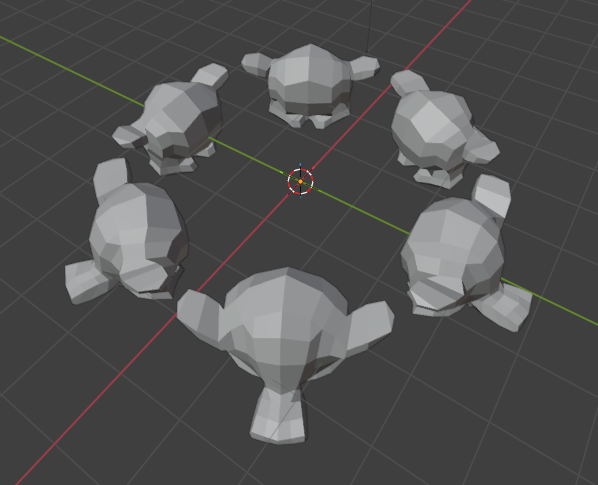

Align Rotation은 기본적으로 활성화 되어 있습니다. 그래서 메쉬, 수잔이 옹기종기 모인듯한 모습으로 되어 있습니다.

​

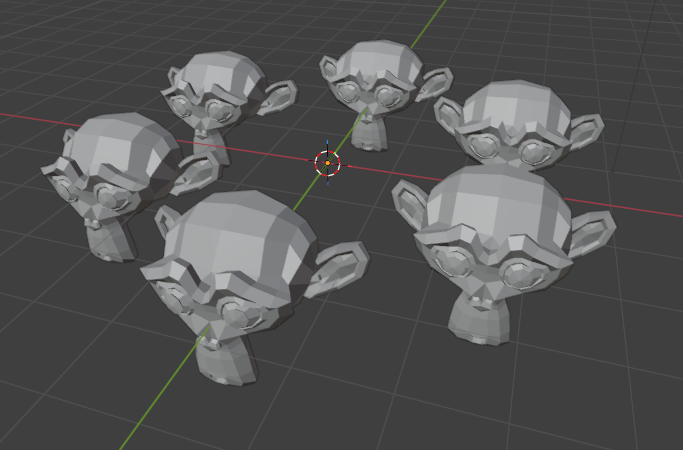

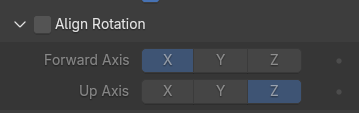

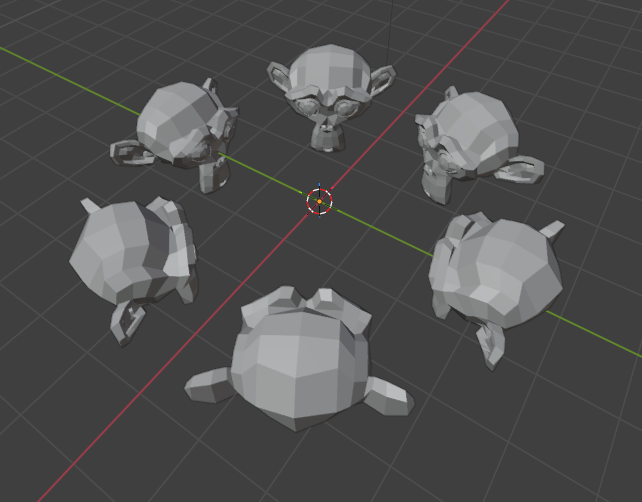

Align Rotation을 Off시키면, 아래 그림과 같이 됩니다. 원본 메쉬 수잔의 기본 회전 각도를 Array배열하게 됩니다.

​

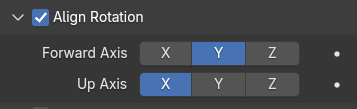

Up Axis 는 상단 축을 어디로 할 것인가 입니다. Y축을 선택하면, 수잔의 앞뒤를 담당한 Y축이 상하가 되어, 수잔이 인사하는 모습이 되었습니다.

​

Forward Axis Y축, Up Axis를 X축으로 하면 누워있는 모습이내요.

---

여기까지 Array 모디파이어, Shape Type, 'Circle' 에 대해 알아봤습니다.

다음은 Array, Transform에 대해 알아보겠습니다.

감사합니다. 편안한 하루 되세용.^^

​
