Blender5.0: Array - Line

Blender 5.0에 새로 추가된 6가지 새로운 모디파이어.

(특징 : Geometry Nodes(지오메트리 노드)를 기반으로 하는 새로운 모디파이어)

​

1. Curve to Tube
2. Instance on Elements
3. Randomize Transforms
4. Scatter on Surface
5. Array
6. Geometry Input

---

지오메트리 노드 Array 기능강화로 배열의 각 요소에 개별적인 변형(Rotation, Scale)을 누적시키는 작업이 등이 훨씬 직관적으로 변해 제어가 훨씬 쉬워졌습니다.

이 게시글에서는 Array 의 Shape type, Line에 대해서 알아보겠습니다.

​

Mesh 오브젝트 Suzanne 을 선택하고, 모디파이어에서 Array 를 실행합니다.

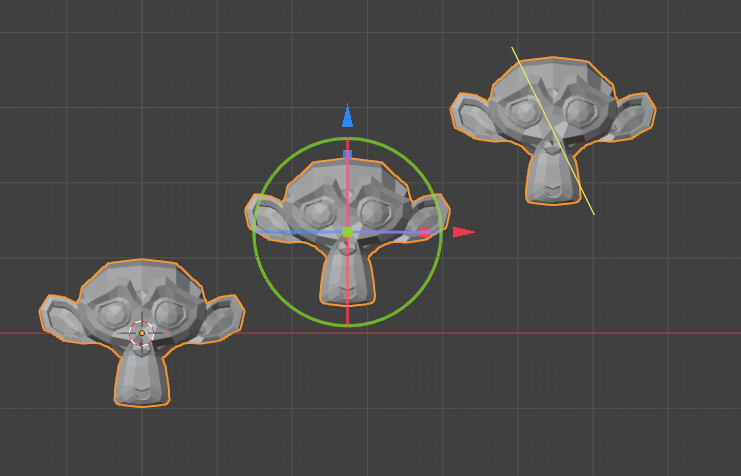

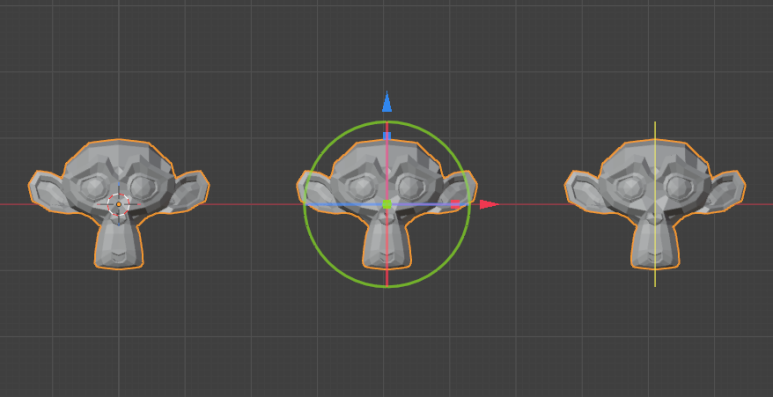

그러면, 이미지와 같이 3개의 메쉬와 기즈모와 콘트롤러가 등장합니다.

중간에 기즈모가 보이고, 오른쪽 끝에도 십자가의 콘트롤러가 보입니다.

​

중간의 기즈모로 Z축으로 이동 시키면, Z축으로 이동한 거리만큼 다음 메쉬에도 적용되어, 마치 계단식으로 누적되어 표시됩니다.

​

X축으로 이동시키면, 각 메쉬간의 상대 거리로서 조절됩니다.

​

회전 기즈모를 사용하면, 적용한 회전 값 만큼, 누적되어 다음 메쉬에 적용되어 회전 됩니다.

​

스케일 기즈모도 역시나, Z축의 스케일이 누적되어 다음 메쉬로 누적됩니다.

​

십자가 콘트롤러를 오른쪽으로 이동 시키게 되면, 왼쪽의 Array패턴을 그대로 이어받아 갯수를 증가 시킵니다.

직관적으로 기즈모와 콘트롤러를 이용하여, Array Line 의 패턴과 갯수를 쉽게 조절할 수 있습니다.

---

다음은 기즈모와 콘트롤러를 사용하지 않고, 모디파이어에서 직접 값을 입력하거나 조건을 설정할 수도 있는 방법입니다.

​

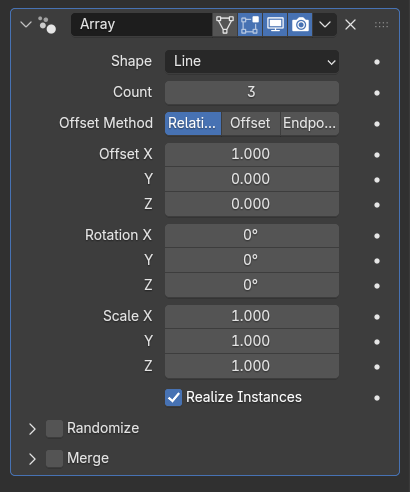

아래는 Array 모디파이어를 적용하면 모디파이어 창 옵션에서 보여지는 초기 상태입니다.

​

초기 상태의 메쉬와 기즈오, 콘트롤러 입니다.



---

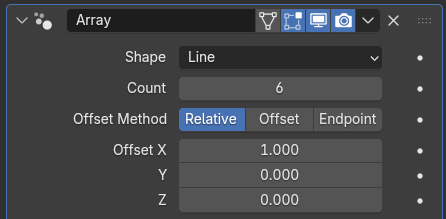

Count를 높입니다. Offset Method는 상대적Relative 상태입니다.

아래 Offset X의 값이 1 입니다. 즉 메쉬 1개의 패턴으로 Count 된다는 뜻입니다.

​

갯수 6개로 증가했습니다. 메쉬 1개 패턴으로 나열됩니다.

​

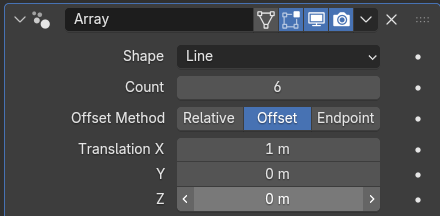

다음은 Offset Method 를 Offset으로 합니다. 이번에는 Translation X, 1m 간격으로 나열됩니다.

​

메쉬들이 1m 간격으로 6개가 나열되어 있습니다.

​

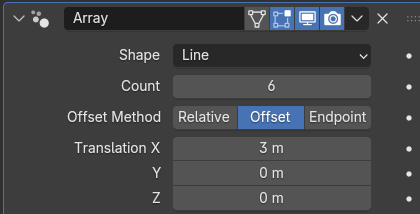

Offset 옵션에서 Translation 3m 로 설정하면,

​

아래와 같이 메쉬들의 피봇을 기준으로 3m 씩 배치 됩니다.

​

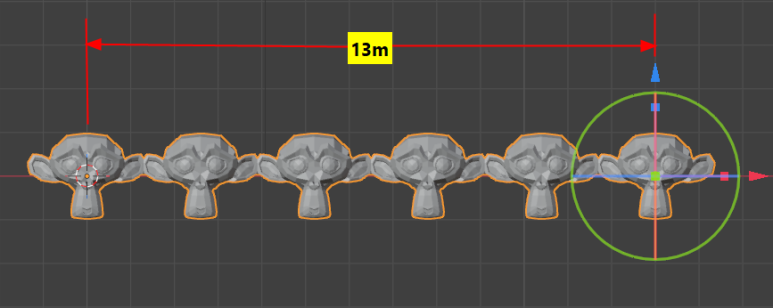

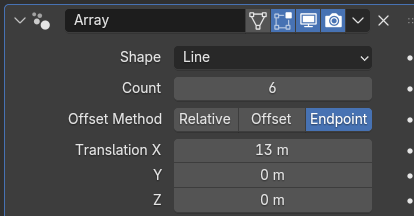

다음은 Endpoint 로 선택합니다. 이것은 Array된 메쉬들의 시작과 끝의 거리를 Translation 에 설정합니다. Count에 6은 그래도 두고 Translation X를 13m로 설정하면, 6개의 메쉬들의 13m 안에 나열됩니다.

이렇게 Offset Method의 방법에 대해서 알아보았습니다.

---

다음은 나머지 Transform의 설정에 대해 알아보겠습니다.

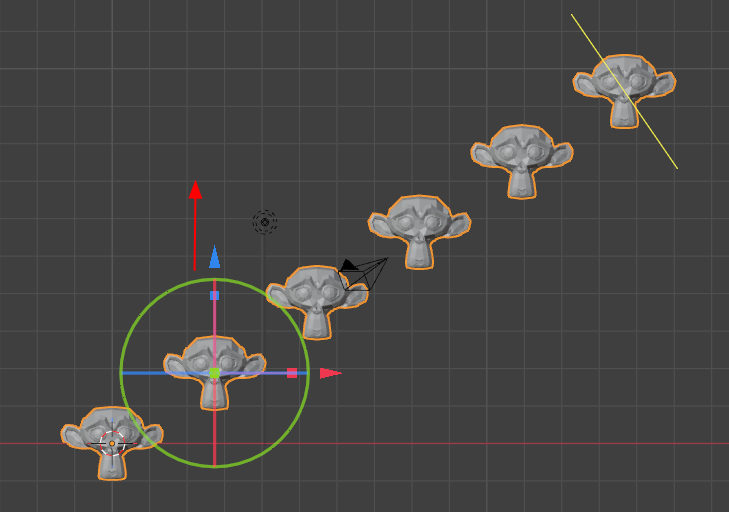

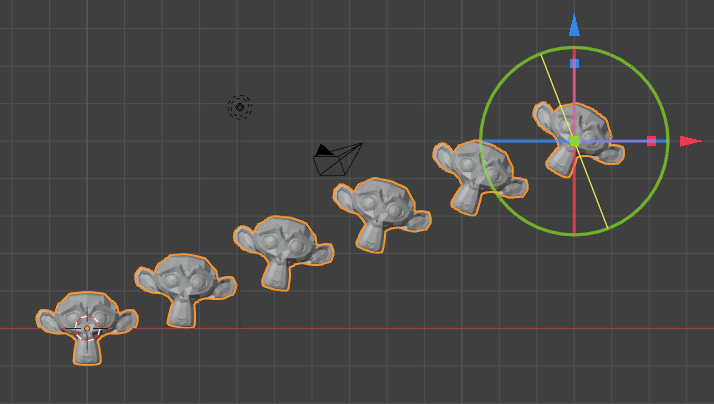

Offset Method에 Relative 가 설정된 상태에서 Count 6, 그리고 Z값을 올려줍니다.

​

기즈모로 Z축의 값을 상승 시켰을 때 처럼 나머지 메쉬들에 Z축으로 누적된 값을 나눠주게 됩니다.

​

Rotation Y축으로 30도로 회전 시켜줍니다.

​

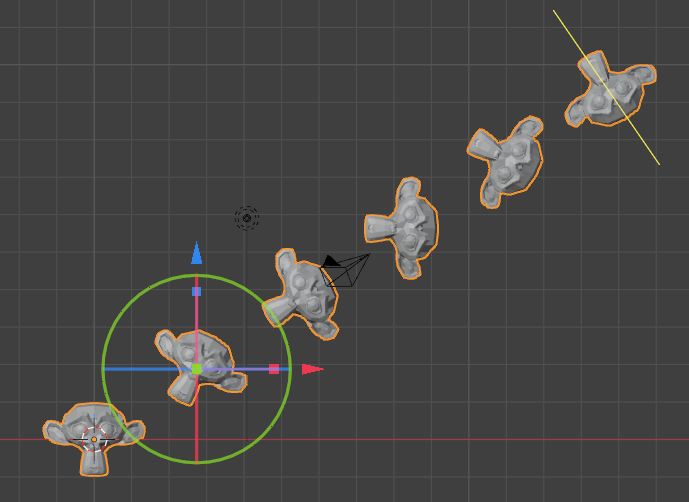

Relative 상태에서 아래와 같이 30도씩 누적되어 나머지에도 회전시킵니다.



​

이번엔 Offset을 선택하면,

​

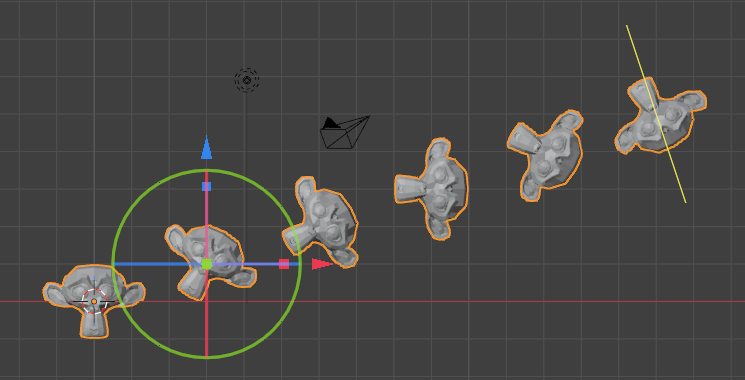

역시 30도씩 누적 회전 시킵니다.

​

마지막 옵션인 Endpoint를 선택하면 결과가 조금 다릅니다.

​

Endpoint일 경우에는 마지막의 메쉬가 30도 입니다.

---

다음은 스케일입니다. 스케일을 1.2 로 값을 키웠습니다.

​

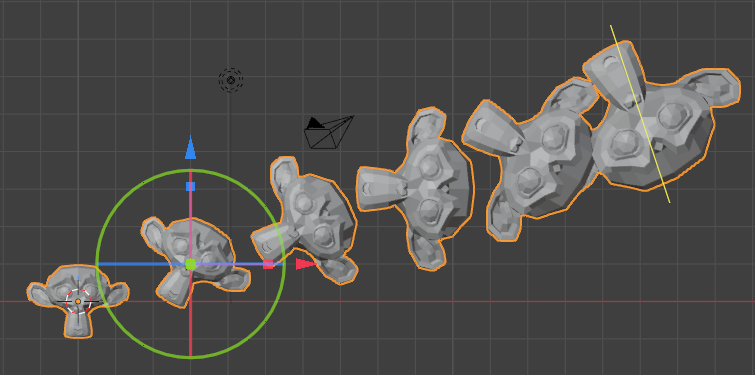

Relative는 역시 1.2 씩 누적으로 크기가 커집니다.

​

Offset도 역시 마찬가지 입니다. 스케일을 1.2로 키우면,

크기가 1.2 씩 상승 합니다.

​

역시나 Endpoint는 앞의 두 옵션과 결과가 다릅니다.

​

EndPoint의 Scale의 1.2는 마지막 메쉬의 크기가 1.2 가 됩니다.

---

여기까지

이번 글에서는 Arry, Line 의 Offset Method의 Transform 옵션차이에 대해 알아보았습니다.

다음 글에서는 Array: Curve와 Transform 에 대해 알아보겠습니다.

감사합니다. 편안한 하루 되세용.^^

​
